اینورتر (درایو) چیست و چه کاربردی دارد؟ — راهنمای کامل و تخصصی
اینورتر یا درایو فرکانس متغیر (VFD) یکی از پرکاربردترین تجهیزات الکتریکی و کنترلی در صنعت است که وظیفه آن کنترل سرعت، گشتاور و جهت چرخش موتورهای الکتریکی میباشد. در سالهای اخیر، استفاده از اینورترها نهتنها در کارخانهها، بلکه در سیستمهای ساختمانی، تجهیزات تهویه، پمپها، آسانسور و حتی وسایل خانگی بهشدت افزایش پیدا کرده است.
در این مقاله با زبانی ساده اما کاملاً تخصصی بررسی میکنیم که اینورتر چیست، چگونه کار میکند، چه مزایایی دارد و چرا استفاده از آن در سیستمهای صنعتی ضروری شده است.
اینورتر چیست؟ (تعریف تخصصی و قابل فهم)
اینورتر (Inverter) دستگاهی است که برق ورودی AC را دریافت و آن را به DC تبدیل میکند؛ سپس مجدداً این برق را به صورت AC با فرکانس و ولتاژ دلخواه تولید میکند.
دلیل این کار آن است که سرعت موتورهای القایی وابسته به فرکانس برق است. پس با تغییر فرکانس، اینورتر میتواند سرعت موتور را کنترل کند.
فرمول اصلی سرعت موتور:
Speed = 120 × Frequency / Pole
⟵ یعنی اگر فرکانس تغییر کند، سرعت موتور نیز تغییر میکند.
بنابراین اینورتر در اصل دستگاهی است برای:
- کنترل دور موتور
- کاهش مصرف انرژی
- جلوگیری از ضربهزدن موتور هنگام استارت
- محافظت از موتور در برابر نوسانات
- افزایش طول عمر تجهیزات
اینورتر چگونه کار میکند؟ (توضیح اصول عملکرد)
عملکرد یک اینورتر در سه مرحله انجام میشود:
۱. یکسوسازی (Rectifier)
در این مرحله، ولتاژ AC ورودی (مثلاً ۳۸۰ ولت یا ۲۲۰ ولت) توسط دیودها به DC تبدیل میشود.
این بخش معمولاً شامل پل دیود است.
۲. بخش لینک DC (DC Link)
در این قسمت، خازنهای قدرت ولتاژ DC را صاف و پایدار میکنند.
وظیفه این مرحله ذخیره انرژی و حذف ریپل (نوسان) ولتاژ است.
۳. اینورتر (Inverter Unit)
در نهایت، بخش اینورتر با استفاده از ترانزیستورهای قدرت مثل IGBT ولتاژ DC را با روش PWM دوباره به AC با فرکانس قابل تنظیم تبدیل میکند.
به کمک این ساختار، اپراتور میتواند:
- فرکانس خروجی
- ولتاژ خروجی
- زمان شتاب و توقف
- جهت چرخش
- حفاظتهای مختلف
را کنترل کند.
چرا اینورتر در صنعت اهمیت دارد؟
بدون اینورتر، موتورهای الکتریکی همیشه با حداکثر توان و سرعت نامی کار میکنند و این موضوع باعث:
- مصرف انرژی بالا
- استهلاک زیاد
- ضربههای شدید در لحظه استارت
- کاهش طول عمر تجهیزات
میشود.
اما اینورتر مشکل را حل میکند. با استفاده از آن میتوان سرعت را دقیق کنترل کرد و موتور فقط در شرایطی کار میکند که لازم است.
کاربردهای اینورتر (VFD) در صنعت و ساختمان
اینورتر تقریباً در هر سیستمی که موتور الکتریکی دارد، کاربرد دارد. در ادامه مهمترین موارد را بررسی میکنیم:
۱. پمپهای آب و سیستمهای بوستر پمپ
یکی از اصلیترین کاربردهای اینورتر در پمپهاست.
در پمپها استفاده از اینورتر باعث میشود:
- فشار ثابت تنظیم شود
- مصرف برق کاهش یابد
- ضربه قوچ از بین برود
- استهلاک الکتروموتور کاهش یابد
در بوسترپمپها اینورتر میتواند به صورت PID فشار خط را کنترل کند.
۲. فنها، هواسازها و تهویه صنعتی (HVAC)
در سیستمهای تهویه، معمولاً نیاز به کنترل سرعت فن است. اینورتر کمک میکند:
- صدای فن کاهش پیدا کند
- دبی هوا دقیق تنظیم شود
- مصرف انرژی تا ۵۰٪ کم شود
- عمر یاتاقانها و فن زیاد شود
در ساختمانهای بزرگ مانند بیمارستانها و برجها، اینورتر جزء ضروریات سیستم تهویه است.
۳. آسانسور و بالابرها
درایو آسانسوری وظیفه دارد:
- حرکت نرم و بدون ضربه ایجاد کند
- طبقهزدن دقیق انجام شود
- امنیت سیستم افزایش یابد
استفاده از درایو باعث میشود کابین دچار افت یا پرش ناگهانی نشود.
۴. نوار نقالهها (Conveyor)
در کارخانهها برای کنترل سرعت نوار نقالهها از اینورتر استفاده میشود.
مزایا:
- کنترل دقیق فرآیند تولید
- تغییر سرعت بسته به نوع محصول
- توقف و حرکت نرم
- کاهش مصرف انرژی
۵. دستگاههای CNC و ماشین ابزار
در دستگاههای صنعتی مثل CNC، سرعت محورهای مختلف باید کاملاً قابل کنترل باشد. اینورتر این امکان را فراهم میکند.
۶. کمپرسورهای هوا و یخچال صنعتی
در کمپرسورها استفاده از اینورتر باعث میشود:
- فشار هوا ثابت بماند
- مصرف انرژی کاهش یابد
- لرزش دستگاه کم شود
۷. تجهیزات کشاورزی
در آبیاری قطرهای، پمپها با استفاده از اینورتر بسیار دقیق کنترل میشوند تا فشار آب ثابت بماند.
مزایای استفاده از اینورتر نسبت به راهاندازی مستقیم موتور
استفاده از اینورتر مزایای زیادی دارد. مهمترین آنها:
۱. کاهش شدید مصرف انرژی
در بسیاری از کاربردها مانند فن و پمپ، کنترل سرعت با اینورتر میتواند مصرف انرژی را ۳۰ تا ۶۰ درصد کاهش دهد.
این مهمترین دلیل استفاده از درایو در صنایع است.
۲. راهاندازی نرم و بدون ضربه (Soft Start)
اگر موتور مستقیم روی برق زده شود، جریان راهاندازی ممکن است ۶ تا ۸ برابر جریان نامی باشد.
اما اینورتر جریان را کنترل میکند و موتور کاملاً نرم و آرام حرکت را شروع میکند.
۳. حفاظت از موتور
اینورتر موتور را در برابر:
- اضافه جریان
- اضافه ولتاژ
- کاهش ولتاژ
- افزایش دما
- اتصال کوتاه
- گیرپاژ
- شکست فاز
محافظت میکند.
۴. امکان کنترل دقیق سرعت و گشتاور
درایو میتواند سرعت را:
- با دقت ۰.۰۱ هرتز
- در بارهای سبک و سنگین
- در جهات مختلف
کنترل کند.
۵. افزایش طول عمر الکتروموتور و تجهیزات
چون موتور به صورت نرم راهاندازی میشود، تنش مکانیکی شفت، بلبرینگ و کوپلینگ کمتر میشود.
۶. کاهش نویز و لرزش
درایو به صورت کنترلشده و یکنواخت موتور را به گردش درمیآورد.
۷. امکان کنترل هوشمند با PLC
اینورترها معمولاً دارای قابلیت:
- کنترل از طریق Modbus
- کنترل از طریق Ethernet
- اتصال به PLC
- دریافت فرمانهای آنالوگ و دیجیتال
هستند.
این موضوع در اتوماسیون صنعتی بسیار مهم است.
انواع اینورتر از نظر ورودی و خروجی
درایوها بسته به نوع ورودی و خروجی چند دسته هستند:
۱. اینورتر تکفاز به سهفاز
برای راهاندازی موتور سهفاز با برق شهری استفاده میشود.
در کارگاهها و محیطهای کوچک بسیار کاربردی است.
۲. اینورتر سهفاز به سهفاز
پرکاربردترین نوع در صنعت
ورودی ۳۸۰ ولت
خروجی سهفاز با فرکانس متغیر
۳. اینورترهای ولتاژ پایین و ولتاژ متوسط
- LV (تا ۶۹۰ ولت)
- MV (تا چند هزار ولت)
در صنایع سنگین مثل نفت و گاز از مدل MV استفاده میشود.
۴. اینورترهای تخصصی
- اینورتر آسانسوری
- اینورتر نوار نقاله
- اینورتر پمپ با PID داخلی
- اینورتر سروو موتور
قطعات اصلی تشکیلدهنده یک اینورتر
یک درایو معمولاً شامل بخشهای زیر است:
- برد کنترل
- واحد قدرت (IGBT، تریستور، دیود)
- فن و هیتسینک
- خازنهای لینک DC
- ترمینال ورودی و خروجی
- سافتکی و صفحه کلید (HMI)
اصول نصب و سیمکشی اینورتر
برای نصب صحیح یک درایو باید موارد زیر رعایت شود:
۱. تهویه و فاصله نصب
اینورتر باید در تابلو جریان هوا داشته باشد.

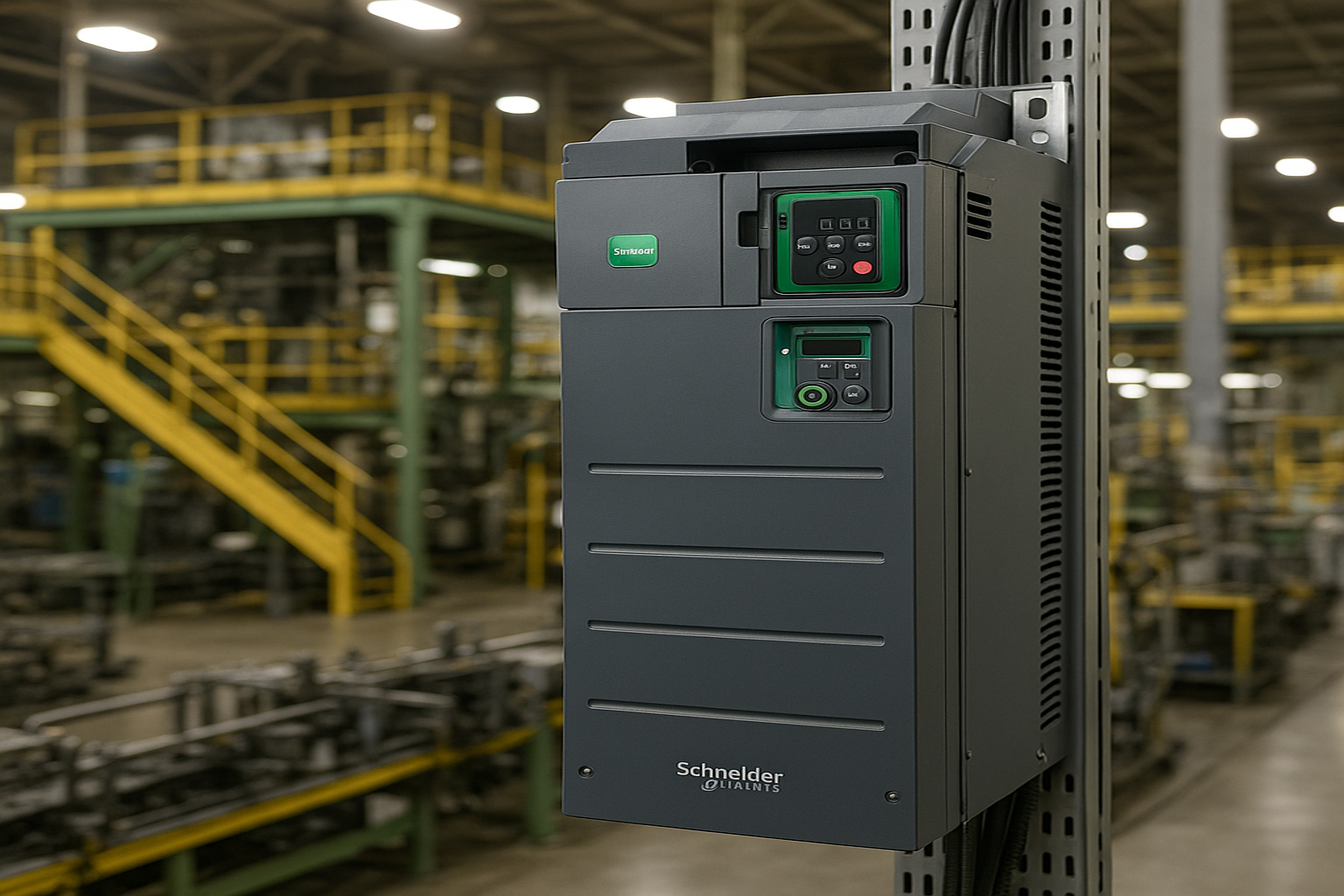

مدلهایی مثل Schneider ATV، Siemens Micromaster، Delta و … معمولاً از بالا و پایین تهویه دارند.
۲. کابل مناسب موتور
استفاده از کابل شیلددار برای جلوگیری از نویز ضروری است.
۳. اتصال ارت
عدم اتصال ارت موجب:
- نویز
- خرابی IGBT
- اختلال در PLC
میشود.
۴. پارامترگذاری درست
تنظیم موارد زیر مهمترین بخش برنامهریزی درایو است:
- جریان نامی موتور
- فرکانس پایه
- منحنی V/F
- زمان شتاب و ترمز
- کنترل PID در پمپها
تفاوت اینورتر با سافتاستارتر
اگرچه هم اینورتر و هم سافتاستارتر باعث راهاندازی نرم موتور میشوند، اما تفاوت اصلی آنها در کنترل سرعت است.
| ویژگی | اینورتر | سافتاستارتر |
| کنترل سرعت | ✔️ دارد | ❌ ندارد |
| کاهش مصرف انرژی | ✔️ زیاد | ❌ کم |
| قیمت | کمی بالاتر | پایینتر |
| کاربرد | دقیق، تمام فرایندها | راهاندازی ساده موتور |
| امکان تغییر جهت چرخش | ✔️ | ❌ |
بنابراین اگر تنها استارت نرم لازم باشد، سافتاستارتر کافی است؛
اما اگر کنترل سرعت و گشتاور لازم باشد، حتماً باید اینورتر استفاده شود.
طول عمر اینورتر چقدر است؟
اگر درست نصب شود و محیط مناسب باشد، معمولاً ۷ تا ۱۲ سال کار میکند.
بیشترین خرابیها معمولاً مربوط به:
- فن خنککننده
- خازنهای لینک DC
- گرد و غبار داخل پنل
هستند که قابل تعمیر یا تعویض میباشند.
برندهای معروف اینورتر در ایران
در بازار ایران برندهای زیادی وجود دارند، اما رایجترینها:
- Schneider Electric (ATV) – پرفروش در صنعت نفت و آب
- Siemens
- Delta
- LS (کره)
- Yaskawa (ژاپن)
- ABB
- Invertek (انگلیس)
- Omron
جمعبندی؛ چرا استفاده از اینورتر ضروری است؟
در دنیای امروز که مصرف انرژی و نگهداری تجهیزات اهمیت زیادی دارد، استفاده از اینورتر به یک الزام صنعتی تبدیل شده است.
با استفاده از یک درایو مناسب میتوان:
- مصرف برق را کاهش داد
- عمر موتور را افزایش داد
- فرآیند تولید را دقیق کنترل کرد
- حرکت نرم و بدون ضربه ایجاد کرد
- از موتور در برابر خطاها محافظت کرد
اینورتر نهتنها یک دستگاه کنترلی، بلکه قلب سیستمهای الکتریکی مدرن است.
