اگر برای یک خط تولید، تابلو برق یا ماشینساز صنعتی دنبال یک HMI جمعوجور و قابل اتکا هستید، این مدل انتخاب دقیقی است. صفحه نمایش اچ ام آی 5/7 اینچ اترنت دار اشنایدرالکتریک HMIGTO2310 برای اپراتورهایی ساخته شده که سرعت پاسخ، ارتباط پایدار شبکه و کاربری روان برایشان مهم است. اندازه 5.7 اینچ آن فضای کافی برای مانیتورینگ و کنترل میدهد؛ ولی تابلو را شلوغ نمیکند. پورتهای ارتباطی متنوع و اترنت باعث میشود با PLC و درایوها سریعتر هماهنگ شوید. اگر قصد دارید در پروژههای جدید، سیمکشی را سادهتر کنید و از Modbus TCP یا ارتباط شبکهای استفاده کنید، این مدل به شما کمک میکند.
خلاصه ویژگیها و مزایا
- نمایشگر رنگی TFT با رزولوشن QVGA 320×240؛ خوانایی مناسب در محیط صنعتی و نمایش واضح آلارمها و روندها.
- پشتیبانی از Ethernet؛ ارتباط سریعتر، عیبیابی سادهتر و امکان یکپارچهسازی بهتر در شبکه صنعتی.
- ساختار مناسب تابلو؛ نصب پنلی، طراحی صنعتی و مناسب محیطهای پرتردد. مصرف انرژی کنترلشده است؛ و برای کارکرد طولانی برنامهریزی شده است.
معرفی کامل محصول و کاربردها
این HMI در خانواده Harmony یا Magelis GTO قرار میگیرد و برای کنترل ماشینآلات، پمپها، نوار نقاله، بستهبندی، خطوط مونتاژ و اتوماسیون ساختمان صنعتی کاربرد دارد. صفحه لمسی آن برای اپراتور ساده است؛ و آموزش کاربری را کوتاه میکند. شما میتوانید صفحات مانیتورینگ، کلیدهای مجازی، آلارمها و ترندها را طبق نیاز پروژه طراحی کنید. نرمافزار پیکربندی این سری معمولاً در محیطهای طراحی HMI اشنایدر استفاده میشود؛ و دست شما را برای ساخت صفحات کاربردی باز میگذارد.
مزیت اصلی در پروژههای امروز، ارتباطات است. وقتی شبکه دارید، توسعه سیستم سریعتر میشود. در بسیاری از تابلوها، جایگزین کردن چند مسیر کابل با یک ارتباط اترنت، زمان نصب را کم میکند. در ضمن، در سرویس و نگهداری هم جلوتر هستید؛ چون خطاهای ارتباطی شفافتر دیده میشوند.
اگر در حال انتخاب از بین مدلهای مختلف هستید، پیشنهاد میشود ابتدا نیاز ارتباطی را مشخص کنید. برای مثال، اگر PLC شما در شبکه Ethernet کار میکند، انتخاب HMI شبکهدار منطقیتر است. اگر پروژه شما از نظر توسعه آینده مهم است، بهتر است از همین ابتدا گزینه شبکهای را بگیرید. در کنار این محصول، برای مشاهده مدلهای دیگر میتوانید به دسته صفحه نمایش HMI اشنایدر الکتریک سر بزنید. همچنین اگر مشخصاً همین خانواده را میخواهید، دسته صفحه نمایش سری GTO اشنایدر الکتریک انتخابهای نزدیکتری به شما میدهد.
نکته مهم در بهرهبرداری، تنظیم درست روشنایی و تمیز نگه داشتن سطح پنل است. بهتر است از دستکشهای آغشته به روغن روی تاچ استفاده نشود. اگر محیط شما گرد و غبار زیادی دارد، یک برنامه نظافت دورهای سبک کمک میکند. در زمان نصب هم حتماً به ارت، ولتاژ تغذیه و محکم بودن فریم پنل توجه کنید.
در نهایت، صفحه نمایش اچ ام آی 5/7 اینچ اترنت دار اشنایدرالکتریک HMIGTO2310 برای کسانی مناسب است که یک HMI با ارتباطات کامل، کیفیت ساخت شناختهشده و ابعاد استاندارد تابلو میخواهند. این محصول در بسیاری از پروژهها جایگزین گزینههای قدیمیتر شده است؛ چون شبکه را جدی میگیرد.
تصویر محصول

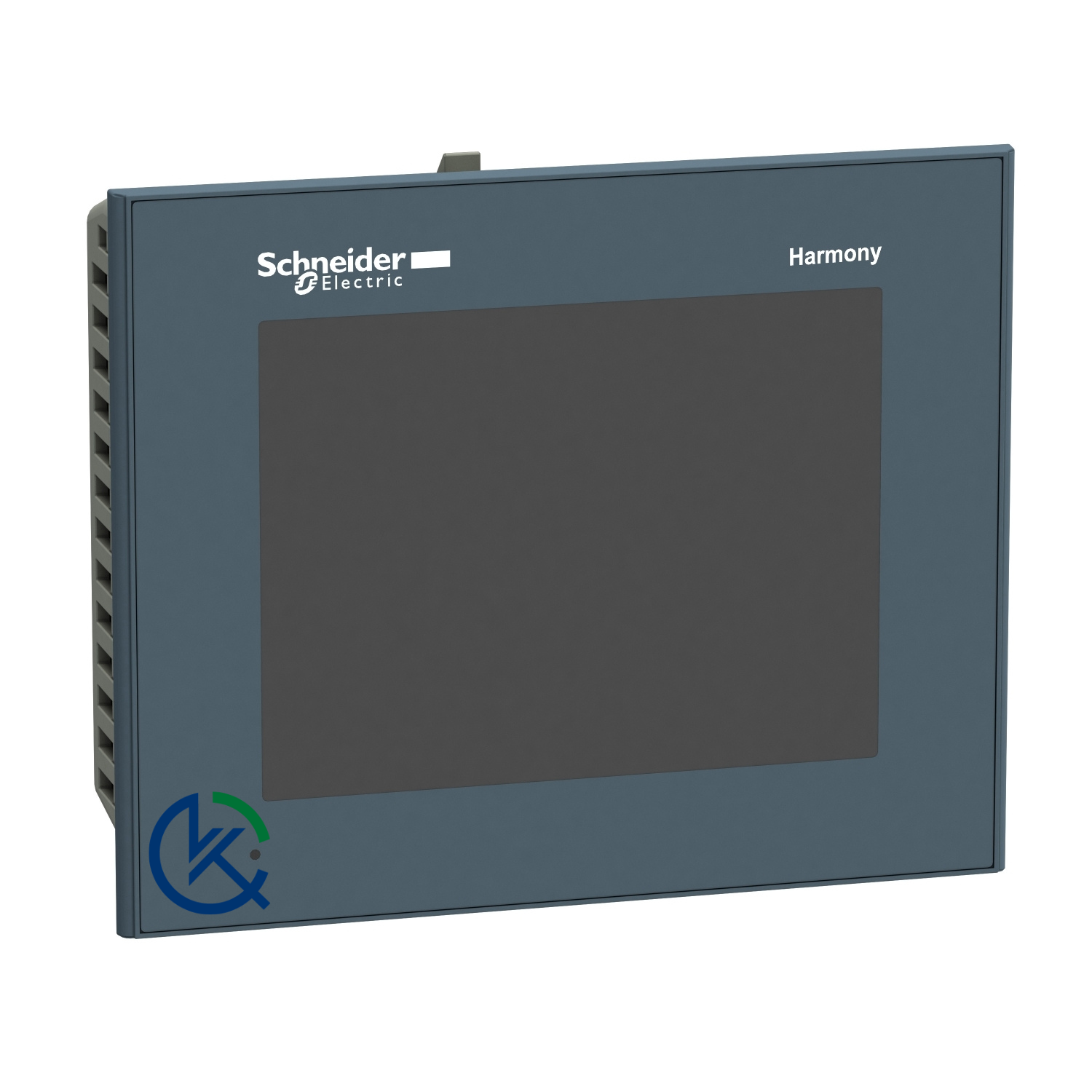

نمای کلی پنل و فرم نصب پنلی را در تصویر زیر میبینید.
مشخصات فنی
مقادیر زیر برای تصمیمگیری سریع نوشته شدهاند. در پروژههای حساس، تطبیق دقیق با نیاز تابلو و پروتکلها مهم است.
| ویژگی | مقدار |
|---|---|
| برند/سری | Schneider Electric | Harmony / Magelis GTO |
| مدل/کد | HMIGTO2310 |
| سایز و نوع نمایشگر | 5.7 اینچ TFT رنگی، لمسی |
| رزولوشن | 320×240 (QVGA) |
| رنگها | حدود 65K رنگ |
| تغذیه | 24V DC |
| ارتباطات و پورتها | Ethernet RJ45 (10/100)، USB، پورتهای سریال (بسته به کانفیگ) |
| حافظه | 96MB حافظه داخلی (کلاس محصول) |
| درجه حفاظت | پنل جلویی مناسب محیط صنعتی؛ نصب پنلی استاندارد |
| سایر مشخصات | مناسب مانیتورینگ، آلارم، ترند، کنترل دستی و صفحات چندگانه |
راهنمای استفاده و نگهداری
مراحل نصب ساده
- ابعاد برش تابلو را طبق نقشه نصب آماده کنید؛ لبهها صاف باشد.
- پنل را در محل قرار دهید؛ سپس گیرهها را یکنواخت سفت کنید.
- تغذیه 24V DC را با رعایت قطبیت و فیوز مناسب وصل کنید.
- کابل شبکه یا سریال را با توجه به معماری سیستم متصل کنید.
- پروژه HMI را دانلود کنید؛ و عملکرد کلیدها و آلارمها را تست کنید.
نکات ایمنی و نگهداری
- قبل از سرویس، برق تابلو را قطع کنید؛ و تخلیه بار را انجام دهید.
- برای تمیزکاری از دستمال نرم و خشک استفاده کنید؛ مواد خورنده ممنوع است.
- کابل شبکه را از مسیرهای نویزی دور کنید؛ یا شیلد و ارت مناسب بدهید.
- در تابلوهای گرم، تهویه را جدی بگیرید؛ عمر تجهیزات بیشتر میشود.
پیشنهادهای بهینهسازی عملکرد
- صفحات را ساده طراحی کنید؛ تا اپراتور سریع تصمیم بگیرد.
- برای آلارمها رنگ و اولویت بگذارید؛ و تاریخچه ثبت کنید.
- اگر شبکه دارید، ساختار IP و نامگذاری را استاندارد کنید.
جدول مقایسه کوتاه
این جدول برای مقایسه سریع است. گزینه مشابه به صورت عمومی در نظر گرفته شده است.
| ویژگی | این محصول | گزینه مشابه |
|---|---|---|
| ارتباط شبکه | Ethernet برای یکپارچهسازی سریع | بدون Ethernet یا محدود به سریال |
| کاربری و مانیتورینگ | صفحات رنگی، آلارم و ترند مناسب | امکانات سادهتر و توسعه سختتر |
| دوام و کاربرد صنعتی | طراحی صنعتی و نصب پنلی استاندارد | وابسته به برند؛ گاهی کیفیت ناپایدار |
نقد و بررسی کوتاه
- نقاط قوت: ارتباطات شبکه، اندازه مناسب تابلو، نمایشگر رنگی قابل قبول، برند معتبر در اتوماسیون.
- نقاط قابل بهبود: اگر رزولوشن خیلی بالا میخواهید، باید سراغ مدلهای رده بالاتر بروید.
ارسال، گارانتی و پشتیبانی
ارسال کالا با بستهبندی مناسب انجام میشود تا در مسیر آسیب نبیند. قبل از ارسال، امکان هماهنگی برای بررسی موجودی و تطبیق مشخصات وجود دارد. شرایط گارانتی و بازگشت، طبق قوانین فروشگاه و فاکتور فروش محاسبه میشود. برای پروژههای سازمانی، ارائه مشاوره انتخاب مدل هم قابل انجام است.
پرسشهای متداول
سؤال ۱: آیا این HMI برای شبکه صنعتی مناسب است؟
پاسخ: بله. وجود Ethernet کمک میکند ارتباطات سریعتر و ساختارمندتر شود.
سؤال ۲: برای نصب در تابلو چه نکتهای مهمتر است؟
پاسخ: برش دقیق، سفت کردن یکنواخت گیرهها، تغذیه 24V DC سالم و تهویه مناسب تابلو.
