کارتریج پی ال سی اشنایدرالکتریک TMC2AQ2V
اگر در یک تابلو کنترل صنعتی، به خروجی آنالوگ دقیق برای فرمان دادن به اینورتر، درایو، شیر برقی تناسبی یا عملگرهای 0 تا 10 ولت نیاز دارید، این کارتریج دقیقاً برای همین سناریو ساخته شده است. کارتریج پی ال سی اشنایدرالکتریک TMC2AQ2V به عنوان یک ماژول افزایشی برای PLCهای سری Modicon M221C عمل میکند و بدون شلوغ کردن تابلو، دو خروجی آنالوگ ولتاژی پایدار در اختیار شما میگذارد. اگر در حال انتخاب از بین خانواده پی ال سی اشنایدر الکتریک هستید یا به دنبال یک ماژول جمعوجور برای توسعه I/O میگردید، این گزینه میتواند راهحل تمیز و مطمئن شما باشد.
خلاصه ویژگیها و مزایا
- دو خروجی آنالوگ 0…10V با رزولوشن 12 بیت: مناسب کنترل نرم و دقیق سرعت موتور، موقعیت و دبی.
- زمان تبدیل سریع و عملکرد پایدار: پاسخگویی مناسب برای کاربردهای صنعتی روزمره و کنترلهای پیوسته.
- طراحی صنعتی و مصرف توان پایین: بهینه برای کار طولانیمدت داخل تابلو، با گرمای کمتر و اطمینان بالاتر.
- نصب افزایشی روی PLC: سیمکشی سادهتر، فضای کمتر، و کاهش احتمال خطای نصب.
معرفی کامل محصول و سناریوهای استفاده
در بسیاری از پروژهها، خروجی دیجیتال کافی نیست. وقتی قرار است سرعت یک فن را بهصورت تدریجی کنترل کنید، یا یک شیر کنترلی را با سیگنال ولتاژی راه بیندازید، خروجی آنالوگ معنی پیدا میکند. این کارتریج برای سری Modicon M221 طراحی شده است و به شکل یک توسعهدهنده I/O روی PLCهای سازگار نصب میشود. نتیجه این طراحی، یک مسیر توسعه تمیز و سریع است. شما بدون افزودن ریل و ماژولهای حجیم، به دو کانال خروجی 0 تا 10 ولت میرسید.
کارتریج پی ال سی اشنایدرالکتریک TMC2AQ2V معمولاً در این کاربردها استفاده میشود: کنترل سرعت اینورترها و درایوهای دارای ورودی 0-10V، کنترل دور فن و پمپ، فرمان دادن به سروو در حالت آنالوگ، تنظیم موقعیت دمپر، و کنترل تجهیزات آزمایشگاهی یا فرایندی که ورودی ولتاژی دارند. اگر پروژه شما در حال رشد است، یا میخواهید یک نسخه جمعوجور از سیستم کنترل بسازید، این نوع افزونهها ارزش بالایی دارند.
نکته مهم درباره سازگاری و انتخاب
پیش از خرید، سازگاری PLC را بررسی کنید. این کارتریج برای PLCهای Modicon M221C معرفی شده است. اگر در کنار PLC، ماژولهای توسعه دیگر هم دارید، بهتر است نقشه I/O و نیاز خروجی آنالوگ را از قبل مشخص کنید. این کار باعث میشود در مرحله راهاندازی، هم سرعت بالاتر باشد و هم ریسک خطا کمتر شود.
تفاوتهای کلیدی نسبت به گزینههای رایج بازار
در بازار، گاهی از مبدلهای خارجی یا ماژولهای عمومی 0-10V استفاده میشود. این راهحلها ممکن است کابلکشی را زیاد کنند. همچنین فضای تابلو را اشغال میکنند. در مقابل، کارتریجهای اختصاصی برای M221 معمولاً نصب سادهتری دارند و ظاهر تابلو را مرتبتر میکنند. از نظر نگهداری هم مسیر عیبیابی مشخصتری به شما میدهند.

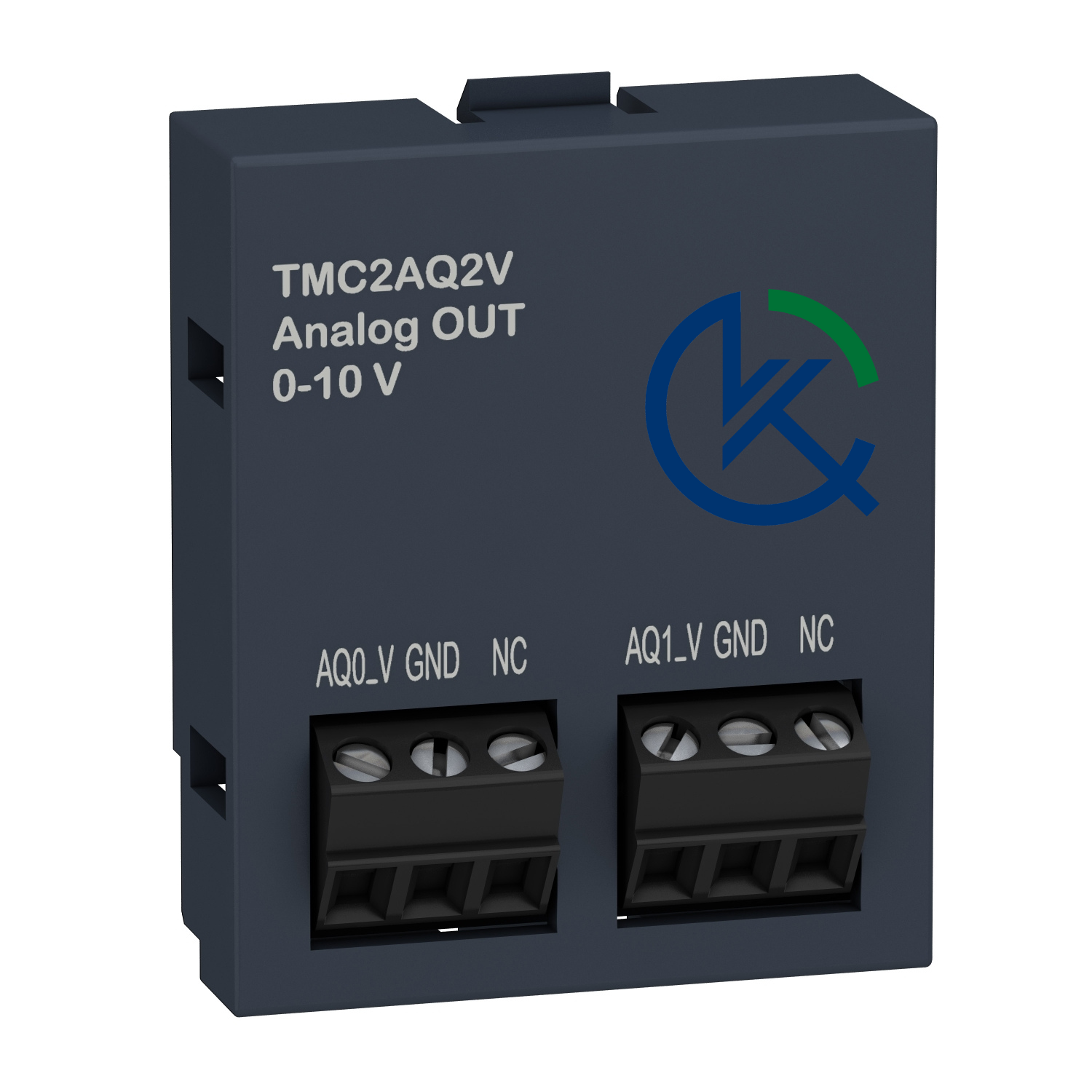

نمای محصول
تصویر زیر نمایی از بدنه و فرم نصب این کارتریج را نشان میدهد. در زمان طراحی تابلو، به محل کابلکشی و دسترسی به ترمینالها دقت کنید.
مشخصات فنی
جدول زیر، مشخصات کلیدی را برای تصمیمگیری سریعتر خلاصه میکند. در پروژههای صنعتی، همین چند عدد کوچک میتواند تفاوت بزرگ بسازد.
| ویژگی | مقدار |
|---|---|
| برند/سری | Schneider Electric / Modicon M221 |
| مدل/کد | TMC2AQ2V |
| نوع ماژول | کارتریج خروجی آنالوگ (I/O Extension) |
| تعداد خروجی آنالوگ | 2 کانال |
| نوع خروجی | ولتاژ 0…10V |
| رزولوشن | 12-bit |
| زمان تبدیل | حدود 20 ms |
| امپدانس بار پیشنهادی | مقاومتی، ≥ 2 kΩ |
| مصرف توان | حدود 1.1 W |
| ابعاد تقریبی | 35 × 41 × 15 mm |
| سایر مشخصات | مناسب PLCهای سازگار Modicon M221C، مناسب کابل شیلددار برای نویز کمتر |
راهنمای استفاده و نگهداری
مراحل نصب و راهاندازی ساده
- برق تابلو را کامل قطع کنید و ایمنی را بررسی کنید.
- کارتریج را طبق جایگاه تعیینشده روی PLC سازگار نصب کنید.
- سیمکشی خروجیها را با دقت و بر اساس نقشه انجام دهید.
- در نرمافزار، نوع خروجی را روی 0…10V تنظیم کنید.
- کالیبراسیون و تست را با مولتیمتر یا ورودی تجهیز انجام دهید.
نکات ایمنی و نگهداری
- برای محیطهای نویزی، از کابل شیلددار و مسیر ارت صحیح استفاده کنید.
- ترمینالها را دورهای چک کنید و از شل نبودن پیچها مطمئن شوید.
- از اعمال ولتاژ یا اتصال کوتاه روی خروجیها جلوگیری کنید.
- اگر تجهیز مقصد ورودی با امپدانس پایین دارد، قبل از نصب بررسی کنید.
پیشنهادهای بهینهسازی عملکرد
- شیلد کابل را یکطرفه زمین کنید تا حلقه زمین ایجاد نشود.
- کابل آنالوگ را از مسیر کابلهای قدرت جدا نگه دارید.
- برای کنترل دقیقتر، در برنامه PLC رمپ نرم تعریف کنید.
جدول مقایسه کوتاه
این جدول برای تصمیمگیری سریع است. اگر بین کارتریج اختصاصی و گزینههای عمومی مردد هستید، به این تفاوتها توجه کنید.
| ویژگی | این محصول | گزینه مشابه |
|---|---|---|
| قدرت/ظرفیت | 2 خروجی ولتاژی 0…10V | معمولاً 1 یا 2 خروجی، بسته به مدل |
| مصرف انرژی | پایین، مناسب تابلو | متغیر، گاهی بالاتر به دلیل مبدل خارجی |
| سطح صدا/دوام | بدون قطعه متحرک، دوام صنعتی | وابسته به برند، گاهی حساس به نویز و سیمکشی |
| نصب و کابلکشی | افزایشی و مرتب | اغلب نیازمند فضای بیشتر و کابلکشی اضافی |
نقد و بررسی کوتاه
نقاط قوت
- دو خروجی 0-10V برای کنترلهای رایج صنعتی.
- نصب افزایشی و کاهش شلوغی تابلو.
- رزولوشن مناسب برای کنترل نرم و پیوسته.
نقاط قابل بهبود
- برای برخی کاربردهای خاص، شاید خروجی جریان 4-20mA ترجیح داده شود.
- نیاز به دقت در سیمکشی و مدیریت نویز در محیطهای صنعتی دارد.
ارسال، گارانتی و پشتیبانی
ارسال سفارشها بر اساس موجودی و مقصد انجام میشود و بستهبندی صنعتی برای کاهش ریسک آسیب در نظر گرفته میشود. برای تجهیزات کنترل صنعتی، سلامت فیزیکی و اصالت کالا اهمیت بالایی دارد. در صورت مغایرت مشخصات یا آسیب فیزیکی در حمل، موضوع را سریع به پشتیبانی اطلاع دهید. شرایط دقیق گارانتی و بازگشت، مطابق سیاستهای فروشگاه و نوع تامین کالا اعلام میشود.
پرسشهای متداول (FAQ)
سؤال ۱: این کارتریج به چه PLCهایی میخورد؟
پاسخ: برای PLCهای سازگار سری Modicon M221C طراحی شده است و به عنوان I/O Extension نصب میشود.
سؤال ۲: خروجیهای آنالوگ دقیقاً چه بازهای دارند؟
پاسخ: دو خروجی ولتاژی در بازه 0 تا 10 ولت ارائه میدهد و برای ورودیهای استاندارد 0-10V مناسب است.
سؤال ۳: برای کاهش نویز چه کار کنم؟
پاسخ: کابل شیلددار استفاده کنید، مسیر کابل قدرت را جدا کنید و ارت را اصولی ببندید.
