رله شیشه ای 5 پایه 1 کنتاکت 24VDC اشنایدر الکتریک RXG12BD

 قلب تپنده فرمان در سیستم‌های 24VDC

در دنیای اتوماسیون صنعتی، ولتاژ 24VDC به عنوان استاندارد طلایی برای تغذیه PLCها و سنسورها شناخته می‌شود. برای برقراری ارتباط بین بخش فرمان و مصرف‌کننده‌ها، وجود یک واسط مطمئن الزامی است. رله شیشه ای 5 پایه 1 کنتاکت 24VDC اشنایدر الکتریک RXG12BD دقیقاً برای ایفای این نقش حیاتی طراحی شده است. این محصول با ابعاد بهینه و عملکردی دقیق، انتخابی هوشمندانه برای ایزوله‌سازی سیگنال‌ها و حفاظت از خروجی‌های حساس الکترونیکی محسوب می‌شود. شما می‌توانید برای مشاهده تنوع بیشتر محصولات، به دسته‌بندی رله های اشنایدر الکتریک مراجعه کنید. همچنین، اگر به دنبال مدل‌های فشرده‌تر هستید، بخش رله سری RXG اشنایدر الکتریک گزینه‌های متنوعی را در اختیار شما قرار می‌دهد.

خلاصه ویژگی‌ها و مزایا

بوبین کم‌مصرف 24VDC برای سازگاری با PLC

این رله به دلیل جریان مصرفی پایین بوبین، فشار کمی به خروجی‌های کارت PLC وارد می‌کند. این ویژگی باعث افزایش طول عمر کنترل‌کننده مرکزی و کاهش حرارت تولید شده در تابلو برق می‌شود. استفاده از این ولتاژ ایمنی تکنسین را نیز در حین عیب‌یابی تضمین می‌کند.

یک کنتاکت باز و بسته (Changeover) با پاسخ‌دهی سریع

ساختار تک کنتاکت این مدل باعث می‌شود که برای کاربردهای تک‌مسیره بسیار سریع عمل کند. فاصله کوتاه بین کنتاکت‌ها و فنرهای باکیفیت، زمان سوئیچ‌زنی را به حداقل می‌رساند. این موضوع در فرآیندهایی که زمان‌بندی دقیق اهمیت دارد، یک مزیت بزرگ است.

طراحی شفاف و عیب‌یابی بصری

بدنه شیشه‌ای (شفاف) به اپراتور اجازه می‌دهد بدون نیاز به تجهیزات تست، وضعیت فیزیکی کنتاکت‌ها و بوبین را مشاهده کند. این شفافیت در تشخیص خرابی‌های ناشی از جرقه زدن یا سوختگی داخلی بسیار موثر است و زمان توقف خط تولید را کاهش می‌دهد.

حفاظت بهینه در برابر جریان‌های برگشتی

در مدارهای DC، استفاده از دیود هرزگرد در کنار این رله توصیه می‌شود. این کار از آسیب دیدن ترانزیستورهای خروجی PLC در اثر ولتاژ معکوس جلوگیری می‌کند. رله شیشه ای 5 پایه 1 کنتاکت 24VDC اشنایدر الکتریک RXG12BD با طراحی پایه‌های استاندارد، نصب این تجهیزات حفاظتی را تسهیل می‌کند.

معرفی کامل محصول و کاربردهای صنعتی

سری RXG از خانواده محصولات اشنایدر الکتریک، به عنوان رله‌های رابط (Interface Relays) شناخته می‌شوند. هدف اصلی از طراحی این رله‌ها، ایجاد یک پل ارتباطی بین بخش‌های کم‌توان (مثل برد‌های الکترونیکی) و بخش‌های پرتوان (مثل بوبین کنتاکتورها) است. رله شیشه ای 5 پایه 1 کنتاکت 24VDC اشنایدر الکتریک RXG12BD با تمرکز بر سادگی و کارایی، در پروژه‌هایی که فضای ریل تابلو محدود است، یک گره‌گشای واقعی به شمار می‌رود.

زمانی که از یک منبع تغذیه سوئیچینگ 24 ولت استفاده می‌کنید، ثبات ولتاژ بوبین بسیار اهمیت دارد. محصولات اشنایدر به دلیل تلرانس بالای ولتاژ ورودی، حتی در نوسانات جزئی شبکه نیز عملکرد پایداری از خود نشان می‌دهند. این پایداری مانع از لرزش کنتاکت‌ها (Contact Bounce) شده و از آسیب به تجهیزات متصل به خروجی جلوگیری می‌کند. در مقایسه با برندهای متفرقه، آلیاژ به کار رفته در کنتاکت‌های سری RXG از مقاومت الکتریکی بسیار پایینی برخوردار است که مانع از داغ شدن رله در جریان‌های نامی می‌شود.

کاربردهای این محصول بسیار گسترده است. از تابلوهای فرمان آسانسور و سیستم‌های تهویه مطبوع (HVAC) گرفته تا خطوط بسته‌بندی و ماشین‌آلات چاپ، همگی از این رله بهره می‌برند. به دلیل 5 پایه بودن، نقشه سیم‌کشی آن بسیار ساده است و احتمال خطای انسانی در هنگام مونتاژ را به شدت کاهش می‌دهد. اگر در پروژه خود به رله‌هایی با تعداد کنتاکت بیشتر نیاز دارید، پیشنهاد می‌کنیم محصولات موجود در صفحه رله سری RXG اشنایدر الکتریک را بررسی کنید تا بهترین تطبیق را با نقشه فنی خود بیابید.

نکته فنی مهم در نصب این رله، انتخاب سوکت مناسب است. سوکت‌های اشنایدر با داشتن ترمینال‌های مستحکم، از شل شدن سیم‌ها در اثر لرزش‌های صنعتی جلوگیری می‌کنند. همچنین استفاده از رله واسط باعث می‌شود در صورت بروز اتصال کوتاه در سمت مصرف‌کننده، تنها رله آسیب ببیند و تجهیزات گران‌قیمت مانند PLC در امان بمانند. این یعنی هزینه نگهداری پایین‌تر و امنیت بالاتر برای کل سیستم الکتریکی شما.

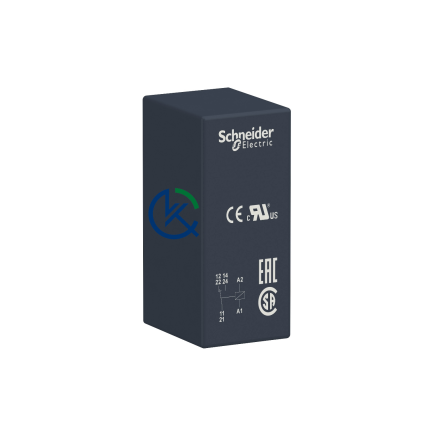

تصویر محصول

مشخصات فنی (جدول HTML)

راهنمای استفاده و نگهداری

مراحل نصب صحیح رله روی سوکت

• ابتدا از قطع بودن منبع تغذیه 24 ولت اطمینان حاصل کنید.
• پایه‌های رله را بررسی کنید تا خمیدگی نداشته باشند.
• رله را با فشار ملایم و یکنواخت روی سوکت مربوطه قرار دهید تا کاملاً در جای خود بنشیند.
• در صورت وجود لرزش در تابلو، از گیره نگهدارنده فلزی یا پلاستیکی استفاده کنید.
• سیم‌کشی را مطابق با شماره پایه‌های درج شده روی بدنه رله انجام دهید.

نکات ایمنی و بهینه‌سازی

• هرگز از رله DC در مدارهای AC استفاده نکنید؛ این کار باعث سوختن فوری بوبین می‌شود.
• برای بارهای القایی سنگین، حتماً از دیود موازی (هرزگرد) برای حذف ولتاژ بازگشتی استفاده کنید.
• در صورتی که رله بیش از حد داغ می‌شود، جریان عبوری از کنتاکت را با آمپرمتر اندازه بگیرید.
• فضای اطراف رله را در تابلو برق باز بگذارید تا تبادل حرارتی به خوبی انجام شود.

جدول مقایسه کوتاه

نقد و بررسی کوتاه

نقاط قوت

• ابعاد بسیار کوچک که فضای کمی از ریل را اشغال می‌کند.
• شفافیت بدنه که به نگهداری پیشگیرانه کمک می‌کند.
• تطابق کامل با خروجی‌های ترانزیستوری PLC.
• در دسترس بودن گسترده سوکت‌های یدکی و لوازم جانبی.

نقاط قابل بهبود

• داشتن تنها یک کنتاکت برای مدارهایی که نیاز به چندین فرمان هم‌زمان دارند محدودیت ایجاد می‌کند.
• در بارهای بسیار سنگین نیاز به کنتاکتور واسط دارد.

ارسال، گارانتی و پشتیبانی

انتخاب قطعات اصلی اشنایدر، ضامن سلامت کل سیستم اتوماسیون شماست. تمامی محصولات پیش از ارسال از نظر سلامت فیزیکی بررسی می‌شوند. در صورت نیاز به نقشه‌های ابعادی دقیق یا اطلاعات تکمیلی در مورد جریان نامی، تیم فنی ما آماده پاسخگویی به سوالات شماست. ما تضمین می‌کنیم که محصول با بسته‌بندی ایمن و در کمترین زمان ممکن به دست شما برسد تا خللی در اجرای پروژه‌های شما ایجاد نشود.

پرسش‌های متداول (FAQ)

آیا این رله برای فرمان‌های سریع (High Speed) مناسب است؟

بله، رله شیشه ای 5 پایه 1 کنتاکت 24VDC اشنایدر الکتریک RXG12BD به دلیل طراحی سبک کنتاکت‌ها، سرعت سوئیچ‌زنی بسیار خوبی در رده رله‌های مکانیکی دارد.

تفاوت مدل RXG12BD با مدل‌های RXM چیست؟

سری RXG معمولاً فشرده‌تر و برای بارهای سبک‌تر طراحی شده است، در حالی که سری RXM برای کاربردهای سنگین‌تر صنعتی با تعداد کنتاکت بیشتر (تا 4 کنتاکت) تولید می‌شود.
