سافت استارتر 15 کيلووات 32 امپر اشنایدرالکتریک ATS01N232QN برای راهاندازی نرم موتورهای القایی سهفاز طراحی شده است. این مدل، جریان راهاندازی را کنترل میکند. ضربه مکانیکی و افت ولتاژ شبکه را کم میکند. نتیجه، عمر بیشتر موتور و کوپلینگ است. همچنین استهلاک گیربکس و تسمه کاهش مییابد. اگر به دنبال یک راهحل مطمئن برای پمپها، فنها و نوار نقالههای سبک هستید، این سافتاستارتر انتخاب دقیقی است. برای دیدن سایر مدلها و انتخاب سریعتر، میتوانید دسته سافت استارتر اشنایدر الکتریک – راه انداز نرم موتور را هم بررسی کنید.
خلاصه ویژگیها و مزایا
- راهاندازی با رمپ ولتاژ. کاهش جریان هجومی و محافظت بهتر از شبکه.
- بایپس داخلی. کاهش گرمای کاری و افزایش دوام در کارکردهای طولانی.
- کاربری ساده و اقتصادی. مناسب ماشینآلات ساده و خطوط تولید سبک.
- نمایشگر LED وضعیت. عیبیابی سریعتر در تابلو برق.
- مونتاژ آسان روی ریل DIN یا نصب پیچ. انعطاف در طراحی تابلو.
معرفی کامل محصول و سناریوهای کاربرد
در بسیاری از کارگاهها، موتور هنگام استارت، چند برابر جریان نامی میکشد. این موضوع باعث افت ولتاژ میشود. همچنین شوک مکانیکی ایجاد میکند. در پمپها، این شوک به ضربه قوچ نزدیک میشود. در فنها، تسمه و یاتاقان آسیب میبینند. در نوار نقالهها، لغزش و تنش افزایش مییابد. سافت استارتر 15 کيلووات 32 امپر اشنایدرالکتریک ATS01N232QN با کنترل تدریجی ولتاژ، شروع حرکت را نرم میکند. توقف نرم نیز در بسیاری از کاربردها کمک میکند. مخصوصاً در پمپها و سیستمهای انتقال سیال.
این محصول در خانواده Altistart 01 (سری ATS01) قرار میگیرد. تمرکز این سری روی سادگی و قابلیت اطمینان است. تنظیمات معمولاً با ولوم یا پارامترهای ساده انجام میشود. برای اپراتور تابلو، این یعنی زمان راهاندازی کمتر. همچنین ریسک خطای تنظیم کاهش مییابد. اگر نیاز شما کاربردهای سنگین یا کنترل گشتاور پیچیده است، معمولاً باید سراغ ردههای بالاتر بروید. اما برای ماشینهای ساده، ATS01 گزینهای منطقی است. برای آشنایی با مدلهای همخانواده، صفحه سافت استارتر آنالوگ سری ATS01 اشنایدر الکتریک را ببینید.
نکته مهم در انتخاب، تطابق جریان و توان است. این مدل برای موتورهای سهفاز در بازه ولتاژی 380 تا 415 ولت ساخته شده است. جریان نامی آن 32 آمپر است. توان مرجع آن تا 15 کیلووات در 400 ولت در اتصال خطی گزارش میشود. وجود بایپس داخلی باعث میشود بعد از راهاندازی، تلفات حرارتی کمتر شود. بنابراین تابلو خنکتر کار میکند. این موضوع به عمر تجهیزات جانبی هم کمک میکند.
چه زمانی این مدل بهترین انتخاب است
- پمپهای سانتریفیوژ و بوسترپمپهای سبک. برای کاهش ضربه و صدای شروع.
- فنهای صنعتی و هواکشهای کانالی. برای کم شدن تنش تسمه و یاتاقان.
- کمپرسورهای سبک و تجهیزات عمومی. وقتی کنترل پیچیده لازم نیست.
- نوار نقالههای سبک. برای شروع حرکت بدون تکان و ریزش مواد.

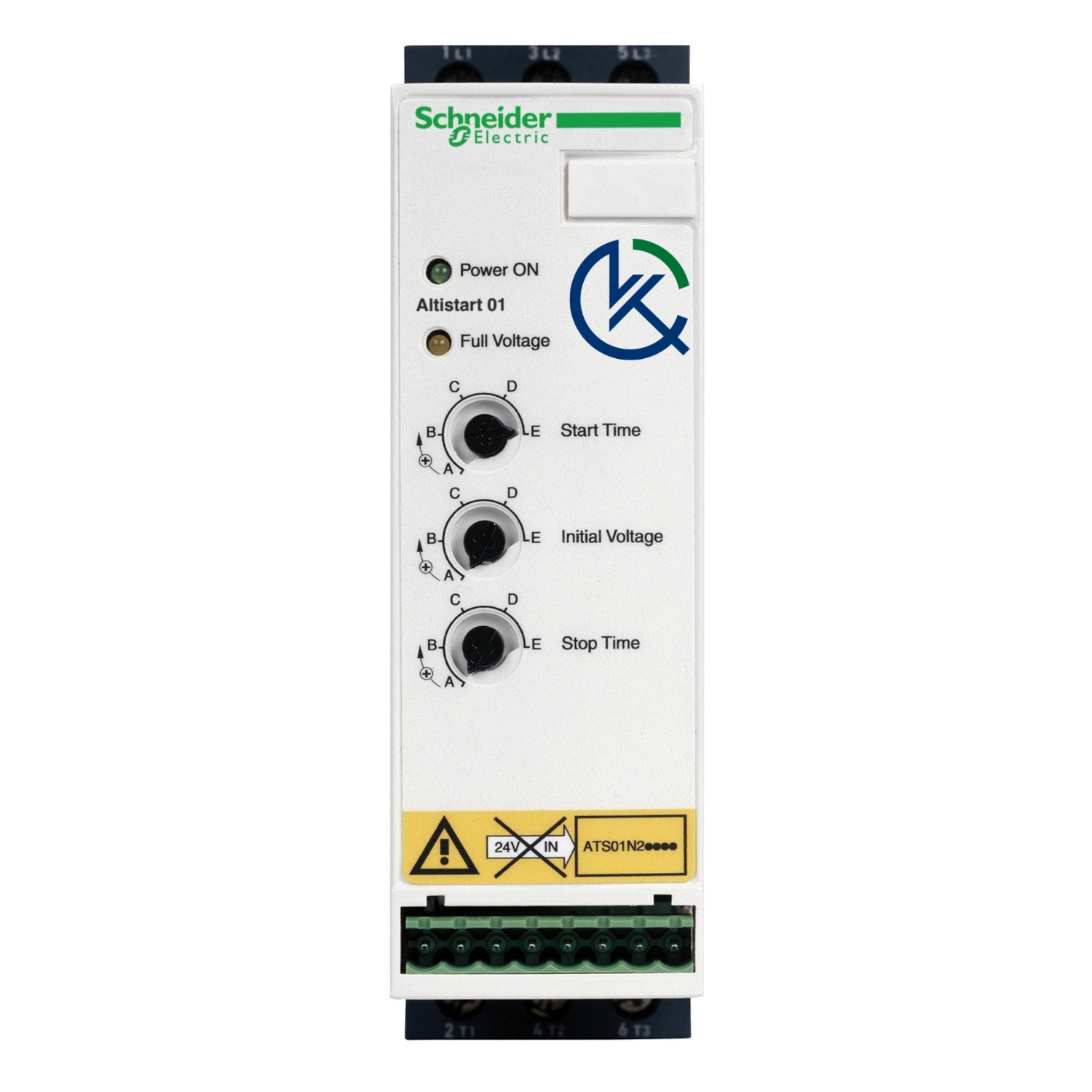

تصویر محصول
نمای ظاهری محصول و چیدمان ترمینالها در تصویر زیر مشخص است. هنگام طراحی تابلو، به فضای تهویه و دسترسی برای سیمکشی توجه کنید.
مشخصات فنی
اعداد زیر برای تصمیمگیری سریع ارائه شدهاند. در پروژههای حساس، تطابق با پلاک موتور و شرایط کاری الزامی است.
| ویژگی | مقدار |
|---|---|
| برند/سری | Schneider Electric / Altistart 01 (ATS01) |
| مدل | ATS01N232QN |
| کاربری | راهاندازی و توقف نرم موتور آسنکرون سهفاز |
| ولتاژ کاری | سهفاز 380 تا 415 ولت AC |
| جریان نامی | 32 آمپر (در دمای مرجع 40°C) |
| توان موتور قابل پشتیبانی | تا 15 کیلووات در 400 ولت (Inline) |
| بایپس داخلی | دارد |
| استانداردهای رایج | EN/IEC 60947-4-2 (مطابق کلاس کاری AC-53) |
| درجه حفاظت | IP20 (نیازمند نصب داخل تابلو) |
| ابعاد/وزن | حدود 154×45×131 میلیمتر (ارتفاع×عرض×عمق) / حدود 0.6 کیلوگرم |
| رنگها | خاکستری/مشکی (متداول در تجهیزات تابلو) |
| سایر مشخصات | نمایشگر LED وضعیت، نصب روی ریل DIN یا پیچ، مناسب ماشینآلات ساده |
راهنمای استفاده و نگهداری
مراحل نصب و راهاندازی پیشنهادی
- پلاک موتور را بررسی کنید. جریان نامی و ولتاژ را تطبیق دهید.
- کلید حفاظتی موتور یا MCCB مناسب انتخاب کنید. هماهنگی حفاظتی را رعایت کنید.
- سیمکشی ورودی و خروجی را طبق نقشه تابلو انجام دهید. اتصالات را محکم کنید.
- پارامترهای پایه را تنظیم کنید. زمان رمپ و مقدار ولتاژ شروع را منطقی بگیرید.
- یک استارت آزمایشی بزنید. جریان و دمای تابلو را کنترل کنید.
نکات ایمنی و نگهداری
- حتماً در تابلو با تهویه مناسب نصب شود. گردوغبار و رطوبت را کنترل کنید.
- پس از قطع برق، چند دقیقه برای تخلیه انرژی صبر کنید. سپس سرویس کنید.
- ترمینالها را دورهای بازبینی کنید. شل شدن پیچ، داغی ایجاد میکند.
- در بارهای سنگین و استارتهای مکرر، ظرفیت را دقیقتر انتخاب کنید.
پیشنهادهای بهینهسازی عملکرد
- زمان رمپ را زیاد نکنید. رمپ طولانی، گرمایش را افزایش میدهد.
- برای پمپها، توقف نرم را فعال کنید. کاهش ضربه هیدرولیکی مهم است.
- اگر کابلکشی طولانی است، کیفیت اتصال ارت را جدی بگیرید.
جدول مقایسه کوتاه
این مقایسه برای انتخاب سریع است. گزینه مشابه، یک سافتاستارتر اقتصادی بدون بایپس داخلی در همین رده در نظر گرفته شده است.
| ویژگی | این محصول | گزینه مشابه |
|---|---|---|
| قدرت/ظرفیت | تا 15kW در 400V، جریان 32A | معمولاً ظرفیت نزدیک، اما وابسته به مدل و برند |
| مصرف انرژی | کمتر در کارکرد پایدار، به دلیل بایپس داخلی | بیشتر در کارکرد پایدار، به دلیل نبود بایپس |
| سطح صدا/دوام | کارکرد پایدارتر و گرمایش کمتر. دوام بهتر در تابلو. | گرمایش بیشتر. نیاز به تهویه دقیقتر. |
نقد و بررسی کوتاه
نقاط قوت
- نصب ساده و مناسب پروژههای پرتعداد.
- بایپس داخلی و کاهش تلفات حرارتی.
- کیفیت ساخت برند معتبر. پایداری خوب در تابلو.
نقاط قابل بهبود
- برای فرآیندهای سنگین و کنترل گشتاور دقیق، گزینههای پیشرفتهتر مناسبترند.
- درجه حفاظت IP20 است. نصب بیرون از تابلو توصیه نمیشود.
ارسال، گارانتی و پشتیبانی
ارسال کالا بر اساس روشهای معمول فروشگاه انجام میشود. بستهبندی صنعتی برای جلوگیری از ضربه اهمیت دارد. شرایط گارانتی و بازگشت، طبق ضوابط اعلامی فروشگاه در زمان خرید است. برای اطمینان از موجودی و انتخاب دقیق، پیش از ثبت سفارش مشاوره بگیرید. این کار ریسک عدم تطابق با موتور را کم میکند. اگر به دنبال انتخاب در سری ATS01 هستید، مقایسه مشخصات موتور با این رده ضروری است. همچنین برای پروژههای حساس، استفاده از حفاظت مناسب پیشنهاد میشود.
پرسشهای متداول
سؤال ۱: این سافتاستارتر برای چه ولتاژی مناسب است؟
پاسخ: برای شبکه سهفاز 380 تا 415 ولت طراحی شده است. برای ولتاژهای دیگر باید مدل مناسب انتخاب شود.
سؤال ۲: بایپس داخلی چه مزیتی دارد؟
پاسخ: پس از پایان راهاندازی، مسیر قدرت بایپس میشود. تلفات و گرما کمتر میشود. تابلو پایدارتر کار میکند.
سؤال ۳: آیا برای پمپ آب هم مناسب است؟
پاسخ: بله. در پمپهای سانتریفیوژ، استارت نرم و توقف نرم به کاهش ضربه و تنش کمک میکند.
لینکهای معتبر و مرتبط
اطلاعات فروشگاه برای خرید و تماس
برای خرید یا مشاهده قیمت و موجودی، میتوانید به فروشگاه حضوری ما مراجعه کنید یا با شماره 02188419191 تماس بگیرید. آدرس: تهران، خیابان سهروردی شمالی، خیابان میرزایی زینالی شرقی، نبش داریوش، پلاک 33 ، طبقه 5 واحد 6. وبسایت: kcr-co.com
جمعبندی: اگر راهاندازی نرم، کاهش تنش و سادگی برای شما اولویت دارد، این مدل گزینهای حرفهای است. سافت استارتر 15 کيلووات 32 امپر اشنایدرالکتریک ATS01N232QN در بسیاری از تابلوهای صنعتی سبک، انتخابی قابل اتکا محسوب میشود.
