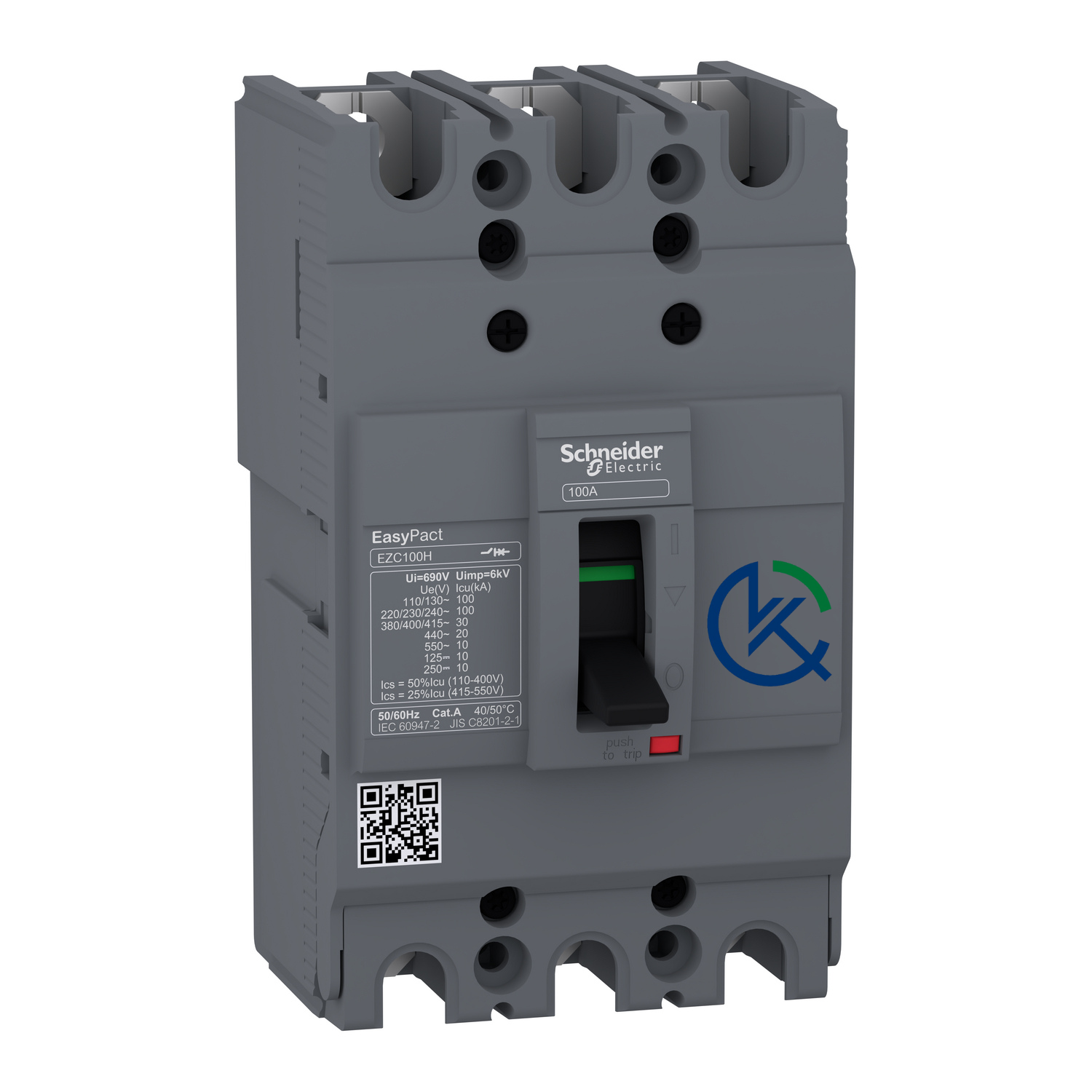

استاندارد نوین حفاظت در مدارهای توزیع با کلید اتوماتیک فیکس ۲۰ آمپر اشنایدرالکتریک EZC100H3020
در طراحی سیستمهای الکتریکی، انتخاب قطعات حفاظتی نقشی تعیینکننده در ایمنی کل مجموعه دارد. کلید اتوماتیک فیکس ۲۰ آمپر اشنایدرالکتریک EZC100H3020 یکی از گزینههای برجسته برای حفاظت از مدارهای فشار ضعیف در پروژههای صنعتی و تجاری است. این کلید از خانواده بزرگ EasyPact EZC است که به دلیل ترکیب کارایی و قیمت رقابتی، شهرت جهانی دارد. استفاده از کلید اتوماتیک اشنایدر الکتریک به مهندسان اجازه میدهد تا با خیالی آسوده، پایداری شبکه را در برابر خطاهای ناخواسته تضمین کنند. این محصول با ظرفیت ۲۰ آمپر، دقیقاً برای حفاظت از بارهای نیمهسنگین و فیدرهای توزیع کوچک طراحی شده است.
تجهیزات حفاظتی باید در شرایط بحرانی، عملکردی سریع و بدون خطا داشته باشند. طراحی فیکس (غیر قابل تنظیم) در این مدل، یک مزیت برای جلوگیری از دستکاریهای غیرکارشناسی در تنظیمات حفاظتی است. با نصب کلید اتوماتیک فیکس اشنایدر الکتریک سری EZC، شما یک لایه امنیتی سختافزاری مطمئن خواهید داشت. این تجهیز با ابعاد بسیار کامپکت، فضای کمی از تابلو برق را اشغال میکند. این موضوع در پروژههایی که با محدودیت فضا در تابلوهای دیواری روبرو هستند، اهمیت دوچندان پیدا میکند. کیفیت مواد بهکار رفته در بدنه، مقاومت بالای آن را در برابر حرارت ناشی از عبور جریان تضمین میکند.
ویژگیهای شاخص و مزایای کاربردی برای تکنسینهای برق
یکی از مهمترین ویژگیهای این کلید، قدرت قطع ۳۰ کیلو آمپری آن در ولتاژ ۴۱۵ ولت است. این سطح از قدرت قطع (Icu) نشاندهنده توانایی بالای کلید در مهار اتصال کوتاههای شدید است. در واقع، حرف H در نام مدل به معنای قدرت قطع بالا (High) در استانداردهای اشنایدر است. این ویژگی باعث میشود که تجهیز در صنایع حساس که جریانهای خطا ممکن است بسیار بالا باشد، به خوبی عمل کند. بدنه عایق و مستحکم این محصول، خطر قوس الکتریکی را به حداقل رسانده و ایمنی اپراتور را در هنگام کار با کلید فراهم میآورد.
سهولت در نصب و نگهداری، مزیت دیگری است که نباید نادیده گرفته شود. ترمینالهای ورودی و خروجی با طراحی ارگونومیک، اتصال کابلهای مسی را بسیار ساده و محکم میکنند. این موضوع از پدیده شل شدن اتصالات و در نتیجه داغ شدن ترمینالها جلوگیری میکند. علاوه بر این، عمر مکانیکی این کلید بسیار بالا است و برای هزاران بار قطع و وصل دستی و خودکار طراحی شده است. این دوام بالا به معنای کاهش هزینههای تعویض و تعمیرات در بازههای زمانی طولانی است. انتخاب این کلید، یک سرمایهگذاری هوشمندانه برای کاهش ریسک توقف خطوط تولید به شمار میرود.
معرفی کامل عملکرد و جزئیات فنی EZC100H3020
مدل EZC100H3020 یک کلید اتوماتیک سه پل (3P) است که از مکانیزم حرارتی-مغناطیسی برای حفاظت بهره میبرد. تریپ حرارتی وظیفه حفاظت از مدار در برابر اضافهبار (Overload) را بر عهده دارد. زمانی که جریان مصرفی بیش از ۲۰ آمپر شود، المان حرارتی گرم شده و پس از زمان مشخصی مدار را قطع میکند. تریپ مغناطیسی نیز برای مقابله با اتصال کوتاه (Short Circuit) تعبیه شده است که در لحظه بروز خطا، مدار را به سرعت برق قطع میکند. کلید اتوماتیک فیکس ۲۰ آمپر اشنایدرالکتریک EZC100H3020 با این دو مکانیزم، از سوختن کابلها و آسیب به مصرفکنندهها جلوگیری میکند.
سناریوهای استفاده از این کلید بسیار گسترده است. از تابلوهای توزیع ساختمانهای تجاری گرفته تا محافظت از پمپهای کوچک و فنهای صنعتی، همگی با این تجهیز قابل پوشش هستند. در محیطهای صنعتی که گرد و غبار یا لرزش وجود دارد، ساختار یکپارچه و فیکس این کلید عملکرد خود را حفظ میکند. برخلاف کلیدهای مینیاتوری که محدودیتهای زیادی در قدرت قطع دارند، این کلید کامپکت میتواند در فیدرهای اصلی با جریانهای اتصال کوتاه بالاتر به کار گرفته شود. استفاده از کلید اتوماتیک اشنایدر الکتریک در پروژهها، نه تنها ایمنی را ارتقا میدهد، بلکه در تاییدیه ناظران برق نیز نقش مثبتی ایفا میکند.
از نظر ابعاد، سری EZC100 یکی از کوچکترین کلیدهای اتوماتیک در سطح جهان است. این موضوع باعث میشود در بازسازی تابلوهای قدیمی که فضای محدودی دارند، بهترین گزینه جایگزین باشد. همچنین، لوازم جانبی متنوعی مانند کنتاکت کمکی، رله شنت و رله افت ولتاژ بر روی این کلید قابل نصب است. این لوازم جانبی اجازه میدهند تا سیستمهای مانیتورینگ یا قطع از راه دور را به سادگی به مدار اضافه کنید. بدنه محصول از پلاستیک باکیفیت و غیرقابل اشتعال ساخته شده است که طبق استانداردهای زیستمحیطی روز دنیا طراحی شده است.
مشخصات فنی در یک نگاه
برای بررسی دقیقتر قابلیتهای این کلید، مطالعه جدول مشخصات فنی زیر برای هر مهندس برقی ضروری است:
| ویژگی فنی | مقدار / جزئیات |
|---|---|
| برند و سری | Schneider Electric / EasyPact EZC |
| مدل محصول | EZC100H3020 |
| جریان نامی (In) | ۲۰ آمپر |
| تعداد پلها | ۳ پل (3P) |
| قدرت قطع (Icu) | ۳۰ کیلو آمپر در ۴۱۵ ولت AC |
| نوع واحد تریپ | حرارتی-مغناطیسی فیکس |
| استاندارد مرجع | IEC 60947-2 |
راهنمای استفاده، نصب و نگهداری بهینه
نصب کلید اتوماتیک فیکس ۲۰ آمپر اشنایدرالکتریک EZC100H3020 باید توسط متخصص برق انجام شود. قبل از نصب، از قطع بودن جریان اصلی برق اطمینان حاصل کنید. کلید باید در محیطی با تهویه مناسب نصب شود تا حرارت ناشی از عملکرد طبیعی آن به خوبی دفع شود. استفاده از کابلشوهای باکیفیت برای اتصال سیمها الزامی است. اتصال ضعیف کابل به ترمینال میتواند منجر به ایجاد جرقه و آسیب به کلید شود. همیشه پیچهای ترمینال را با گشتاور مشخص شده توسط کاتالوگ سازنده سفت کنید.
در بحث نگهداری، توصیه میشود سالیانه یکبار تمامی اتصالات فیزیکی بازرسی شوند. وجود هرگونه آثار ذوبشدگی یا تغییر رنگ در بدنه نشاندهنده اضافه بار مداوم یا اتصال شل است. دکمه تست (Push-to-trip) موجود بر روی بدنه را به صورت دورهای فشار دهید تا از سلامت مکانیزم قطع اطمینان حاصل کنید. این کلید برای کار در دمای محیطی بین -۲۵ تا +۷۰ درجه سانتیگراد طراحی شده است. اگر در محیطهای بسیار گرم نصب میشود، باید ضرایب کاهش جریان (Derating) را لحاظ کنید تا عمر مفید تجهیز کاهش نیابد.
جدول مقایسه: برتری سری EZC نسبت به رقبا
انتخاب بین کلیدهای مختلف میتواند دشوار باشد. جدول زیر مقایسهای سریع برای درک بهتر جایگاه این محصول ارائه میدهد:
| پارامتر | اشنایدر EZC100H | گزینههای اقتصادی متفرقه |
|---|---|---|
| دقت تریپ | بسیار بالا و کالیبره شده | متوسط با احتمال خطا |
| قدرت قطع (Icu) | ۳۰ کیلو آمپر | معمولاً زیر ۱۵ کیلو آمپر |
| دوام بدنه | مقاوم در برابر شعله و حرارت | کیفیت پایین پلاستیک |
نقد و بررسی نهایی: چرا این کلید را بخریم؟
خرید کلید اتوماتیک فیکس ۲۰ آمپر اشنایدرالکتریک EZC100H3020 تصمیمی هوشمندانه برای کسانی است که به دنبال تعادل میان کیفیت برند معتبر و بودجه پروژه هستند. نقاط قوت این محصول شامل قدرت قطع خیرهکننده، ابعاد بسیار کوچک و اعتبار جهانی برند اشنایدر الکتریک است. با نصب این کلید، شما دیگر نگران عمل نکردن سیستم حفاظتی در زمان اتصال کوتاه نخواهید بود. تنها نکته قابل بهبود، عدم امکان تنظیم جریان است که در این رده قیمتی و برای بارهای ۲۰ آمپری، یک ویژگی استاندارد محسوب میشود. در مجموع، این کلید یکی از پرفروشترین تجهیزات در پروژههای مدرن است.
فراموش نکنید که تجهیزات الکتریکی فیک در بازار زیاد شده است. همیشه سعی کنید از کلید اتوماتیک فیکس اشنایدر الکتریک سری EZC با ضمانت اصالت کالا استفاده کنید. استفاده از قطعات اصلی، علاوه بر حفظ سرمایه شما، از بروز حوادث ناگوار جانی و مالی جلوگیری میکند. این محصول تمامی تستهای استاندارد بینالمللی را با موفقیت پشت سر گذاشته و برای شرایط سخت آب و هوایی ایران کاملاً سازگار است.
ارسال، گارانتی و پشتیبانی فنی
ما اهمیت تامین به موقع تجهیزات در پروژههای ساختمانی و صنعتی را درک میکنیم. تمامی سفارشات با بستهبندی ایمن و از طریق سریعترین روشهای ارسال به دست شما میرسد. تضمین اصالت کالا، اولویت اصلی ماست و تمامی محصولات با ضمانت سلامت فیزیکی ارائه میشوند. در صورت نیاز به مشاوره فنی در مورد انتخاب مدل مناسب یا نحوه نصب، تیم پشتیبانی ما آماده پاسخگویی به سوالات شماست تا بهترین تجربه خرید را داشته باشید.
پرسشهای متداول (FAQ)
۱. آیا این کلید برای موتورهای سهفاز مناسب است؟
بله، با توجه به جریان نامی ۲۰ آمپر، این کلید برای حفاظت از الکتروموتورهای کوچک و پمپها بسیار عالی عمل میکند.
۲. تفاوت سری EZC با سری NSX در چیست؟
سری EZC اقتصادیتر و با تنظیمات فیکس است، در حالی که سری NSX دارای واحدهای تریپ قابل تنظیم و پیشرفتهتر است.
۳. آیا این کلید در برابر رطوبت مقاوم است؟
این کلید دارای درجه حفاظت IP20 است؛ بنابراین برای محیطهای مرطوب باید حتماً داخل تابلو با درجه حفاظت (IP) مناسب نصب شود.
