انتخاب دقیق برای فیدرهای ۶۰ آمپر و تابلوهای توزیع پرکار
در تابلوهای توزیع صنعتی و ساختمانی، فیدرهای ۶۰ آمپر معمولاً بارهای ترکیبی و پیوسته را تغذیه میکنند. چندین مصرفکننده همزمان روشن میشوند، و جریان بهصورت تدریجی بالا میرود. در چنین شرایطی، کلیدی لازم است که هم اضافهبار را درست تشخیص دهد و هم در اتصال کوتاه واکنش سریع داشته باشد. کلید اتوماتيک فیکس 60 آمپر اشنایدرالکتریک EZC100H3060 از خانواده EasyPact EZC برای همین سناریو طراحی شده است. این مدل یک MCCB کامپکت است و برای حفاظت مدارهای سهفاز در تابلوهای فرعی، خطوط تغذیه تجهیزات تهویه، کارگاهها و بخشهای خدماتی ساختمان گزینهای قابل اتکا محسوب میشود. اگر قصد دارید مدلهای مختلف را از نظر فریم و جریان نامی بررسی کنید، مشاهده دسته کلید اتوماتیک اشنایدر الکتریک کمک میکند تصویر دقیقتری از انتخابهای موجود داشته باشید.
در این محصول، تریپ از نوع حرارتی-مغناطیسی فیکس است. یعنی مقادیر حفاظتی توسط سازنده تعیین میشود و در بهرهبرداری روزمره تغییر نمیکند. این موضوع یک مزیت اجرایی دارد. چون خطای تنظیم توسط افراد مختلف کم میشود. همچنین هماهنگی حفاظتی تابلو پایدارتر میماند. در پروژههایی که سرعت نصب و سادگی نگهداری مهم است، سری EZC معمولاً انتخاب محبوبی است. برای دیدن سایر کلیدهای فیکس همین خانواده، دسته کلید اتوماتیک فیکس اشنایدر الکتریک سری EZC گزینههای مشابه را در اختیار شما قرار میدهد.
خلاصه ویژگیها و مزایا در یک نگاه
- حفاظت اضافهبار با تریپ حرارتی: از گرم شدن کابل و مصرفکننده جلوگیری میشود، و عمر تجهیزات بالا میرود.
- قطع سریع اتصال کوتاه با تریپ مغناطیسی: زمان خطا کوتاه میشود، و احتمال آسیب به شینه و کنتاکتورها کاهش مییابد.
- رده H برای توان قطع بالاتر: در شبکههای نزدیک ترانس، قطع مطمئنتری خواهید داشت.
- طراحی کامپکت و نصب ساده: در تابلوهای کمعمق جاگیری بهتر است، و سیمکشی مرتبتر انجام میشود.
- پایداری در بهرهبرداری: فیکس بودن تنظیمات، از تغییرات ناخواسته و تریپهای غیرقابل پیشبینی کم میکند.

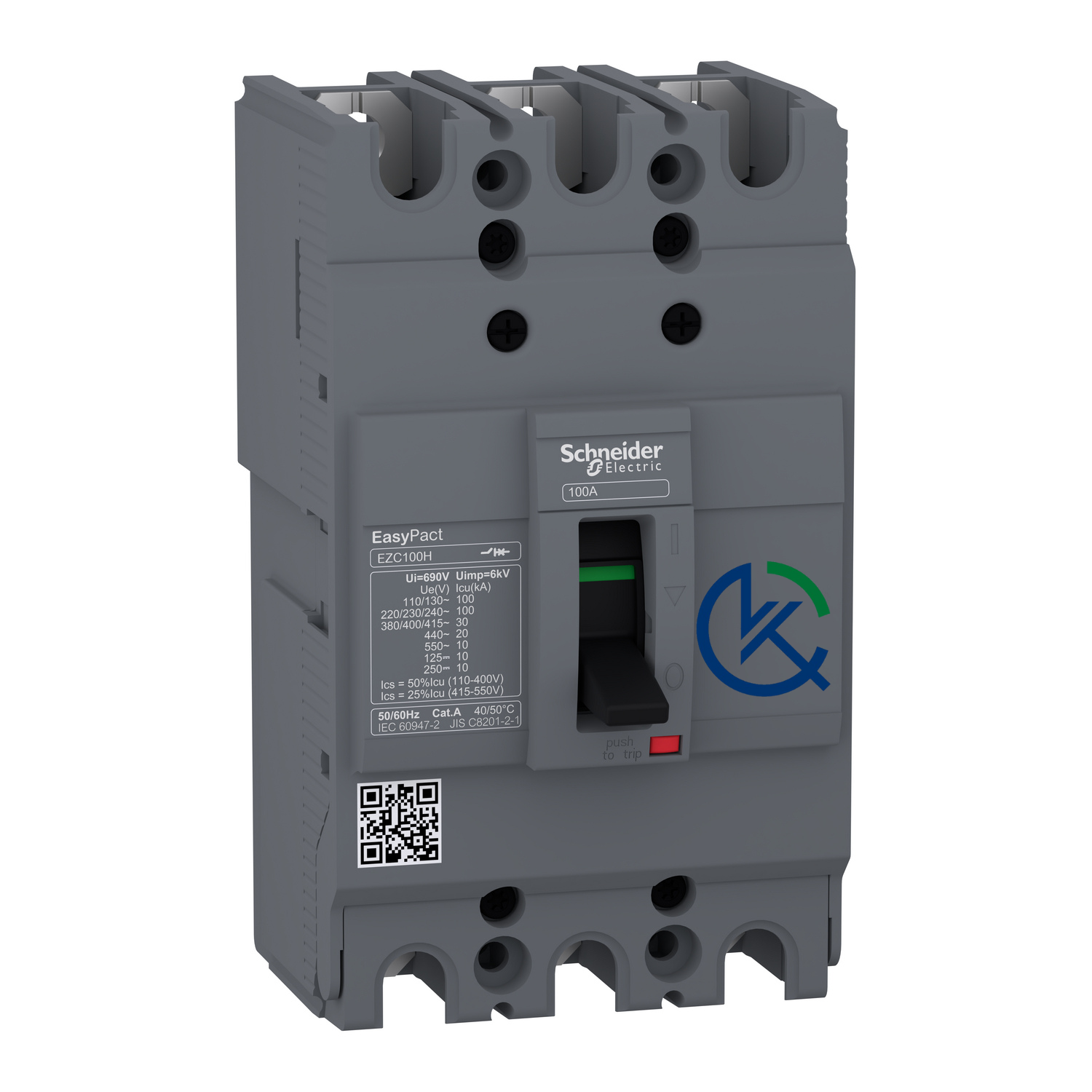

معرفی کامل EZC100H3060 و نکات انتخاب در پروژه
مدل EZC100H3060 یک کلید اتوماتیک کامپکت سه پل است که برای مدارهای AC طراحی شده است. این کلید دو رفتار حفاظتی اصلی دارد. در اضافهبار، جریان کمی بالاتر از حد مجاز قرار میگیرد و در زمان ادامهدار، دمای کابل و ترمینال بالا میرود. واحد حرارتی در این حالت، با تأخیر منطقی مدار را قطع میکند. در اتصال کوتاه، جریان ناگهانی و بسیار بالا رخ میدهد. واحد مغناطیسی وارد عمل میشود و مدار را سریع قطع میکند. این ترکیب، در تابلوهای توزیع عمومی بسیار کاربردی است.
برای فیدر ۶۰ آمپر، کیفیت اتصالات و انتخاب کابل اهمیت زیادی دارد. اگر کابل یا شینه با ظرفیت واقعی هماهنگ نباشد، افزایش دما رخ میدهد. افزایش دما میتواند باعث تغییر رنگ ترمینال یا شل شدن اتصال شود. در نتیجه، احتمال تریپ افزایش پیدا میکند. پیشنهاد میشود پس از نصب، یک بار جریان واقعی مصرف و دمای ترمینالها کنترل شود. این کار ساده، بسیاری از خرابیها را قبل از جدی شدن مشخص میکند.
کلید اتوماتيک فیکس 60 آمپر اشنایدرالکتریک EZC100H3060 برای مدارهایی مناسب است که الگوی مصرف آنها قابل پیشبینی است. مثل تابلوهای تاسیسات، تابلوهای روشنایی صنعتی، تغذیه چند فن، و بخشی از خطوط خدماتی یک کارگاه. اگر بار شما موتورهای با جریان راهاندازی بسیار بالا دارد، بهتر است هماهنگی با تجهیزات راهانداز بررسی شود. گاهی انتخاب کلید قابل تنظیم یا استفاده از راهانداز نرم، نتیجه بهتری میدهد. با این حال، در بسیاری از پروژههای عمومی، همین ساختار فیکس، هم اقتصادی است و هم قابل اطمینان.
در مقایسه با گزینههای اقتصادی بازار، تفاوت اصلی معمولاً در کیفیت قطع زیر خطا و پایداری مکانیزم دیده میشود. در شبکههای با سطح اتصال کوتاه بالاتر، کلیدی لازم است که در قطع جریان خطا دچار جوشخوردگی کنتاکت نشود. همچنین تلفات داخلی کمتر، به معنای گرمای کمتر داخل تابلو است. این موضوع در تابلوهای فشرده و محیطهای گرم اهمیت بیشتری دارد. اگر دنبال یک مسیر انتخاب مطمئن هستید، مرور محصولات در دسته کلید اتوماتیک اشنایدر الکتریک و سپس محدود کردن انتخاب به مدلهای فیکس در سری EZC معمولاً نتیجه خوبی میدهد.
مشخصات فنی (جدول)
مشخصات زیر برای مقایسه سریع درج شده است. برای تطبیق دقیق با استاندارد پروژه، دیتاشیت سازنده مرجع اصلی است.
| ویژگی | مقدار |
|---|---|
| برند/سری | Schneider Electric / EasyPact EZC |
| مدل | EZC100H3060 |
| جریان نامی | ۶۰ آمپر |
| تعداد پل | ۳ پل (3P) |
| نوع تریپ | حرارتی-مغناطیسی فیکس |
| قدرت قطع | رده H، مناسب برای سطح اتصال کوتاه بالاتر |
| ابعاد/وزن | وابسته به فریم EZC100، طراحی کامپکت و مناسب تابلوهای کمجا |
| رنگها | مشکی با لیبل مشخصات |
| سایر مشخصات | کاربری در تابلوهای توزیع، امکان استفاده از تجهیزات جانبی متناسب با طراحی تابلو |
راهنمای استفاده و نگهداری
مراحل نصب و راهاندازی پیشنهادی
- برق را قطع کنید، و نبود ولتاژ را با ابزار اندازهگیری تایید کنید.
- کلید را روی شاسی نصب کنید، و فاصله مناسب برای گردش هوا را رعایت کنید.
- کابل با سطح مقطع مناسب انتخاب کنید، و از کابلشو استاندارد استفاده کنید.
- پیچهای ترمینال را محکم کنید، و از اتصال نیمهسفت پرهیز کنید.
- پس از بهرهبرداری، دمای ترمینالها را بررسی کنید، و در صورت نیاز اصلاح کنید.
نکات ایمنی و پیشنهادهای بهینهسازی
- از قرار دادن تجهیزات گرمازا نزدیک کلید خودداری کنید.
- در محیطهای گرم، تهویه تابلو و فضای آزاد اطراف کلید مهم است.
- در صورت تریپ، علت را مشخص کنید، سپس وصل مجدد انجام دهید.
- بازدید دورهای، از شل شدن پیچها و افت کیفیت اتصال جلوگیری میکند.
جدول مقایسه کوتاه
این مقایسه، دید سریع برای انتخاب بین این مدل و گزینههای رایجتر ارائه میدهد.
| ویژگی | این محصول | گزینه مشابه |
|---|---|---|
| قدرت/ظرفیت | ۶۰ آمپر، مناسب فیدرهای پرکار و مدارهای ترکیبی | ۶۳ آمپر اقتصادی با توان قطع پایینتر در برخی سریها |
| مصرف انرژی | تلفات کمتر با اتصالات استاندارد، دمای کارکرد متعادلتر | تلفات بیشتر، حساسیت بالاتر به کیفیت اتصال |
| سطح صدا/دوام | مکانیزم پایدار، دوام مناسب برای قطع و وصلهای معمول | دوام متغیر، کیفیت ساخت وابسته به برند |
نقد و بررسی کوتاه
نقاط قوت
- حفاظت قابل اعتماد برای فیدرهای ۶۰ آمپر در تابلوهای توزیع.
- فیکس بودن تریپ، کاهش خطای تنظیم و ساده شدن بهرهبرداری.
- طراحی کامپکت، مناسب تابلوهای کمجا و پروژههای نوسازی.
نقاط قابل بهبود
- برای کاربردهای با نیاز به تنظیم دقیق، مدل قابل تنظیم مناسبتر است.
- در تابلوهای بسیار فشرده، مدیریت حرارت باید دقیقتر انجام شود.
ارسال، گارانتی و پشتیبانی
ارسال محصول با بستهبندی ایمن انجام میشود تا در حملونقل آسیب نبیند. قبل از ارسال، تطابق مدل و سلامت ظاهری کنترل میشود. در صورت نیاز، راهنمای انتخاب بر اساس فیدر، سطح اتصال کوتاه و شرایط نصب ارائه میشود. این پشتیبانی، ریسک انتخاب اشتباه را کم میکند. برای پروژههای فوری، امکان هماهنگی ارسال سریع نیز وجود دارد.
پرسشهای متداول (FAQ)
این کلید برای چه تابلوهایی پیشنهاد میشود؟
برای تابلوهای توزیع فرعی، تابلوهای تاسیسات و فیدرهای ۶۰ آمپر با بارهای ترکیبی مناسب است.
چرا باید دمای ترمینال را بعد از نصب بررسی کنیم؟
چون اتصال ضعیف یا کابل نامناسب باعث داغی میشود. این داغی عمر تجهیزات را کم میکند.
آیا میتوان از این مدل برای موتور استفاده کرد؟
برای موتورهای کوچک و کاربردهای عمومی امکانپذیر است. برای موتورهای بزرگ، هماهنگی حفاظتی بررسی شود.
