کنترل افت ولتاژ، جلوگیری از راهاندازی ناایمن و افزایش عمر تجهیزات
افت ولتاژ در شبکه، همیشه با خاموشی کامل همراه نیست. گاهی ولتاژ برای چند ثانیه یا چند دقیقه پایین میآید. در همین بازه کوتاه، موتورهای سهفاز داغ میشوند و درایوها خطا میدهند. کنتاکتورها ممکن است لرزش کنند و قوس بزنند. این اتفاقها هم به تجهیزات آسیب میزنند و هم ایمنی را پایین میآورند. رله آندر ولتاژ کلید اتوماتیک اشنایدرالکتریک EZEUVR200AC برای قطع کنترلشده کلید در زمان افت ولتاژ طراحی شده است. این ماژول، اجازه نمیدهد سیستم در شرایط نامناسب به کار ادامه دهد. برای انتخاب کلیدهای سازگار و بررسی ظرفیتها، دسته کلید اتوماتیک اشنایدر الکتریک مفید است. برای تکمیل مدار فرمان و تجهیزات جانبی نیز میتوانید از متعلقات کلید اتوماتیک اشنایدر الکتریک استفاده کنید.
ارزش اصلی آندر ولتاژ، فقط “قطع کردن” نیست. ارزش اصلی، کنترل لحظهای است که برق میرود و دوباره برمیگردد. در بسیاری از خطوط تولید، راهاندازی ناگهانی میتواند خطر مکانیکی ایجاد کند. در ساختمانها نیز روشن شدن یکباره چندین بار بزرگ، افت ولتاژ ثانویه ایجاد میکند. این رله کمک میکند برگشت به حالت عادی، با منطق درست انجام شود.
خلاصه ویژگیها و مزایا
قطع سریع در افت ولتاژ و جلوگیری از آسیب تدریجی
با افت ولتاژ به محدوده غیرمجاز، کلید تریپ میکند. این عملکرد، از گرم شدن سیمپیچها و کاهش راندمان جلوگیری میکند.
کاهش ریسک وصل ناخواسته پس از برگشت برق
در بسیاری از پروژهها، لازم است پس از برگشت برق، راهاندازی کنترل شود. آندر ولتاژ کمک میکند این مرحله امنتر انجام شود.
سازگار با طراحی تابلوهای استاندارد و مدار فرمان
این ماژول برای نصب بهعنوان متعلقات کلید طراحی شده است. در نتیجه سیمکشی و سرویسپذیری منطقیتر خواهد بود.
معرفی کامل ماژول آندر ولتاژ EZEUVR200AC
Under Voltage Release یک آزادساز تریپ است که با افت ولتاژ تحریک میشود. وقتی ولتاژ تغذیه رله از یک حد پایینتر میآید، مکانیزم داخلی کلید آزاد میشود. سپس کلید در حالت قطع قرار میگیرد. این منطق ساده، در عمل بسیار قابل اعتماد است. چون به سنجش پیچیده و تنظیمات متعدد وابسته نیست.
رله آندر ولتاژ کلید اتوماتیک اشنایدرالکتریک EZEUVR200AC در پروژههایی توصیه میشود که قطع و وصلهای کوتاه شبکه زیاد است. این اتفاق در مناطق صنعتی، سایتهای دور از پست، یا شبکههای با بار سنگین رایج است. در چنین شرایطی، تجهیزات بهجای خاموشی کامل، بیشتر “نیمهخاموش” میشوند. همین وضعیت برای موتور و تجهیزات الکترونیکی خطرناک است. آندر ولتاژ، سیستم را از این حالت خاکستری بیرون میآورد و قطع قطعی ایجاد میکند.
کاربرد مهم دیگر، جلوگیری از راهاندازی ناخواسته بعد از بازگشت برق است. تصور کنید پمپ، فن یا نوار نقاله در زمان افت ولتاژ متوقف شده است. اگر برق برگردد و مدار بدون کنترل دوباره راه بیفتد، ممکن است به نفرات یا تجهیزات آسیب برسد. با استفاده از آندر ولتاژ، میتوانید سیاست راهاندازی را کنترل کنید. برای مثال، وصل مجدد را به یک فرمان دستی، رله زمانی، یا منطق PLC وابسته کنید. این رویکرد در تابلوهای حرفهای، یک استاندارد عملی محسوب میشود.
در طراحی تابلو، بهتر است مسیر تغذیه مدار فرمان شفاف باشد. آندر ولتاژ باید از منبعی تغذیه شود که وضعیت واقعی ولتاژ را نشان دهد. اگر منبع فرمان از UPS یا منبع پایدار جداگانه باشد، ممکن است افت ولتاژ شبکه را حس نکند. در نتیجه کلید تریپ نمیکند. بنابراین، قبل از نصب باید تصمیم بگیرید هدف شما حفاظت در افت ولتاژ شبکه است یا حفاظت در افت ولتاژ مدار فرمان. این تفاوت در نتیجه نهایی اثر میگذارد.
از نظر نصب و سرویس، این قطعه معمولاً کمدردسر است. با این حال، توصیه میشود در تحویل پروژه، تست عملی انجام شود. تست میتواند با کاهش کنترلشده ولتاژ فرمان یا شبیهسازی سناریو صورت بگیرد. همچنین در سرویسهای دورهای، سلامت ترمینالها و محکم بودن اتصالات بررسی شود. در محیطهای لرزشی، شل شدن ترمینالها باعث عملکرد نامطمئن میشود.
در بازار، گاهی از رله کنترل فاز یا رله ولتاژ برای فرمان قطع استفاده میشود. این راهکار میتواند مفید باشد، اما همیشه جایگزین آندر ولتاژ کلید نیست. چون آندر ولتاژ بهصورت یکپارچه با مکانیزم کلید عمل میکند. همچنین رفتار آن برای جلوگیری از وصل ناایمن تعریف شده است. در نتیجه، اگر هدف شما یک راهکار تمیز و استاندارد روی خود کلید است، این مدل انتخاب منطقیتری خواهد بود.

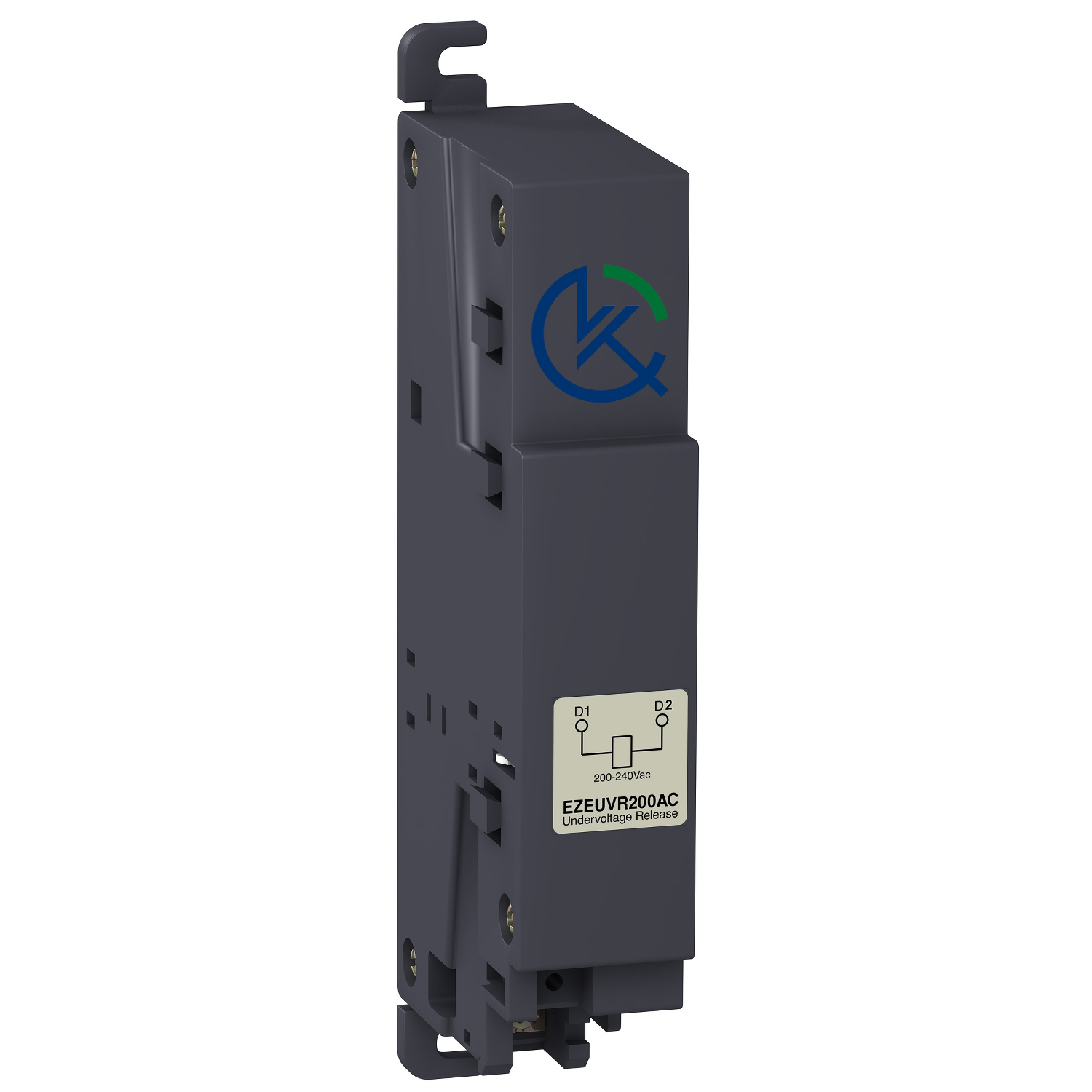

تصویر محصول
مشخصات فنی
| ویژگی | مقدار |
|---|---|
| برند/سری | Schneider Electric / سری EZ (متعلقات فرمان و ایمنی) |
| مدل | EZEUVR200AC |
| نوع تجهیز | رله آندر ولتاژ (UVR) برای تریپ کلید |
| ابعاد/وزن | ابعاد فشرده، مناسب نصب داخلی روی کلیدهای سازگار |
| رنگها | رنگ استاندارد قطعات جانبی صنعتی |
| سایر مشخصات | قطع در افت ولتاژ، کمک به جلوگیری از وصل ناایمن، مناسب تابلوهای صنعتی و ساختمانی |
راهنمای استفاده و نگهداری
مراحل نصب و استفاده
- تابلو را بیبرق کنید و ایمنی کار را کامل رعایت کنید.
- سازگاری قطعه با کلید و نقشه مدار فرمان را بررسی کنید.
- ماژول را در جایگاه تعیینشده روی کلید نصب کنید.
- سیمکشی فرمان را با ترمینال مناسب و مسیر جدا از کابل قدرت انجام دهید.
- تست افت ولتاژ و تست وصل مجدد کنترلشده را انجام دهید.
نکات ایمنی و نگهداری
- در زمان سرویس، از قفل و برچسب ایمنی استفاده کنید.
- هر چند وقت یکبار، عملکرد تریپ در افت ولتاژ را بررسی کنید.
- اتصالات شل یا آثار داغی روی ترمینالها را جدی بگیرید.
پیشنهادهای بهینهسازی عملکرد
- برای بارهای حساس، منطق راهاندازی مجدد را با PLC یا تایمر محدود کنید.
- رویداد تریپ را در سیستم مانیتورینگ ثبت کنید تا تحلیل شبکه سادهتر شود.
- اگر افت ولتاژ تکرار میشود، علت اصلی شبکه یا کابلکشی را بررسی کنید.
جدول مقایسه کوتاه
| ویژگی | این محصول | گزینه مشابه |
|---|---|---|
| قدرت/ظرفیت | تریپ مستقیم کلید در افت ولتاژ و ایمنی راهاندازی | قطع غیرمستقیم با رله بیرونی یا کنتاکتور |
| مصرف انرژی | مصرف پایین در مدار فرمان و مناسب کارکرد مداوم | ممکن است به مدارهای اضافی و تلفات بیشتر نیاز داشته باشد |
| سطح صدا/دوام | عملکرد بیصدا، دوام مناسب با نصب صحیح | وابسته به کیفیت پیادهسازی و برند قطعات بیرونی |
نقد و بررسی کوتاه
نقاط قوت
- افزایش ایمنی در افت ولتاژ و جلوگیری از شرایط نیمهکارکرد.
- کمک به مدیریت راهاندازی مجدد و کاهش ریسک وصل ناگهانی.
- سازگاری بهتر با طراحی استاندارد کلید و تابلوهای حرفهای.
- مناسب برای پمپها، فنها، خطوط تولید و بارهای حساس.
نقاط قابل بهبود
- برای نتیجه ایدهآل، باید منبع تغذیه مدار فرمان درست انتخاب شود.
- در پروژههای حساس، تست دورهای و ثبت رویدادها توصیه میشود.
ارسال، گارانتی و پشتیبانی
بستهبندی مطمئن برای ارسال در نظر گرفته میشود تا قطعه در حملونقل آسیب نبیند. پیش از تحویل، کنترل ظاهری و بررسی اصالت انجام میشود. تیم KCR در انتخاب قطعه سازگار، ارائه مشاوره فنی و پاسخ به سوالات نصب همراه شما است. برای استعلام موجودی و قیمت روز، تماس بگیرید.
پرسشهای متداول (FAQ)
آیا آندر ولتاژ فقط برای موتور کاربرد دارد؟
خیر. برای هر باری که در افت ولتاژ نباید کار کند مناسب است. مثل مدارهای کنترلی و تجهیزات حساس.
آیا این ماژول از اضافه ولتاژ هم محافظت میکند؟
خیر. وظیفه آن واکنش به افت ولتاژ است. برای اضافه ولتاژ باید از حفاظت جداگانه استفاده شود.
چرا بعد از برگشت برق، بهتر است کلید خودکار وصل نشود؟
چون ممکن است بارها همزمان راهاندازی شوند. این وضعیت خطر و افت ولتاژ مجدد ایجاد میکند.
برای خرید یا مشاهده قیمت و موجودی، میتوانید به فروشگاه حضوری ما مراجعه کنید یا با شماره 02188419191 تماس بگیرید. آدرس: تهران، سهروردی شمالی، میرزایی زینالی شرقی، نبش داریوش، پلاک 33، واحد 6. وبسایت: kcr-co.com
