پی ال سی اشنایدرالکتریک TM2DRA8RT

پی ال سی اشنایدرالکتریک TM2DRA8RT

وقتی در یک تابلو فرمان، چند عملگر دارید و می‌خواهید همه چیز مرتب، قابل سرویس و قابل توسعه باشد، یک ماژول خروجی رله‌ای استاندارد می‌تواند تفاوت بزرگی بسازد. پی ال سی اشنایدرالکتریک TM2DRA8RT از خانواده Modicon TM2 است و برای توسعه خروجی‌های دیجیتال در سیستم‌های اتوماسیون صنعتی طراحی شده است. این مدل، 8 خروجی رله در اختیار شما می‌گذارد و برای فرمان دادن به کنتاکتور، شیر برقی، چراغ سیگنال، آژیر، رله کمکی و بسیاری از بارهای کنترلی رایج کاربرد دارد. اگر از بخش پی‌ ال ‌سی اشنایدر الکتریک خرید می‌کنید و به یک ماژول قابل اعتماد برای افزایش خروجی‌ها نیاز دارید، این گزینه یک انتخاب حرفه‌ای و منطقی است.

خلاصه ویژگی‌ها و مزایا

• 8 خروجی رله‌ای مستقل: کنترل چند عملگر به‌صورت هم‌زمان، با سیم‌کشی ساده‌تر و تابلو مرتب‌تر.
• انعطاف در نوع بار: خروجی رله‌ای برای بارهای AC و DC در محدوده مجاز، مناسب و رایج است.
• نشانگر وضعیت هر کانال: عیب‌یابی سریع‌تر در زمان راه‌اندازی و سرویس دوره‌ای.
• ساخت صنعتی و نصب آسان: مناسب کار مداوم داخل تابلو و نصب استاندارد روی ریل DIN.

معرفی کامل محصول و سناریوهای استفاده

در پروژه‌های واقعی، خروجی‌ها معمولاً زودتر از ورودی‌ها افزایش پیدا می‌کنند. چون هر تجهیزی که فرمان می‌گیرد، یک خروجی می‌خواهد. از شیرهای برقی گرفته تا موتورهای کوچک و آلارم‌ها. در چنین شرایطی، اضافه کردن یک ماژول 8 خروجی، انتخابی به‌صرفه است. شما هم هزینه را کنترل می‌کنید و هم توسعه را ساده نگه می‌دارید. به‌خصوص وقتی فضای تابلو محدود است و نمی‌خواهید چند ماژول مختلف کنار هم بچینید.

این ماژول به‌عنوان توسعه خروجی در اکوسیستم Modicon استفاده می‌شود و در ماشین‌سازی، خطوط بسته‌بندی، نوار نقاله، سیستم‌های تهویه، تابلوهای فرمان عمومی و حتی پروژه‌های نیمه‌اتومات کاربرد زیادی دارد. برای مثال، می‌توانید چند خروجی را برای شیرهای برقی اختصاص دهید. چند خروجی دیگر را برای چراغ‌های سیگنال یا آژیر در نظر بگیرید. اگر قرار است یک موتور یا پمپ کنترل شود، بهترین روش این است که خروجی رله را به بوبین کنتاکتور واسط بدهید. این روش هم امن‌تر است و هم عمر رله را افزایش می‌دهد.

خروجی رله‌ای، چه مزیتی برای شما دارد

در بسیاری از تابلوها، بارها متنوع هستند. یک جا بوبین DC دارید و جای دیگر چراغ AC. خروجی رله‌ای این آزادی را می‌دهد که بسته به استاندارد پروژه، بارهای مختلف را در محدوده مجاز سوئیچ کنید. همچنین برای تکنسین‌ها، رله یک خروجی آشنا است. همین موضوع، سرویس و تعمیر را سریع‌تر می‌کند. البته باید محافظت را رعایت کنید تا جهش ولتاژ به رله آسیب نزند.

تفاوت کلیدی با گزینه‌های مشابه بازار

بعضی ماژول‌های متفرقه در ظاهر مشابه هستند، اما در عمل تفاوت دارند. کیفیت کنتاکت رله، تحمل نویز، استاندارد ترمینال، و حتی طراحی داخلی روی دوام اثر می‌گذارد. ماژول‌های اشنایدر معمولاً در پروژه‌های صنعتی به خاطر پایداری و سازگاری، انتخاب محبوب‌تری هستند. همچنین هماهنگی با کنترلرهای سازگار، باعث می‌شود زمان راه‌اندازی کوتاه‌تر شود. این یعنی پروژه سریع‌تر به بهره‌برداری می‌رسد.

پی ال سی اشنایدرالکتریک TM2DRA8RT زمانی بهترین انتخاب است که به تعداد خروجی متوسط نیاز دارید. نه آن‌قدر کم که به سیم‌کشی دستی وابسته شوید و نه آن‌قدر زیاد که ماژول 16 کانال لازم شود. این تعادل، برای بسیاری از تابلوهای فرمان، دقیقاً همان چیزی است که لازم دارید.

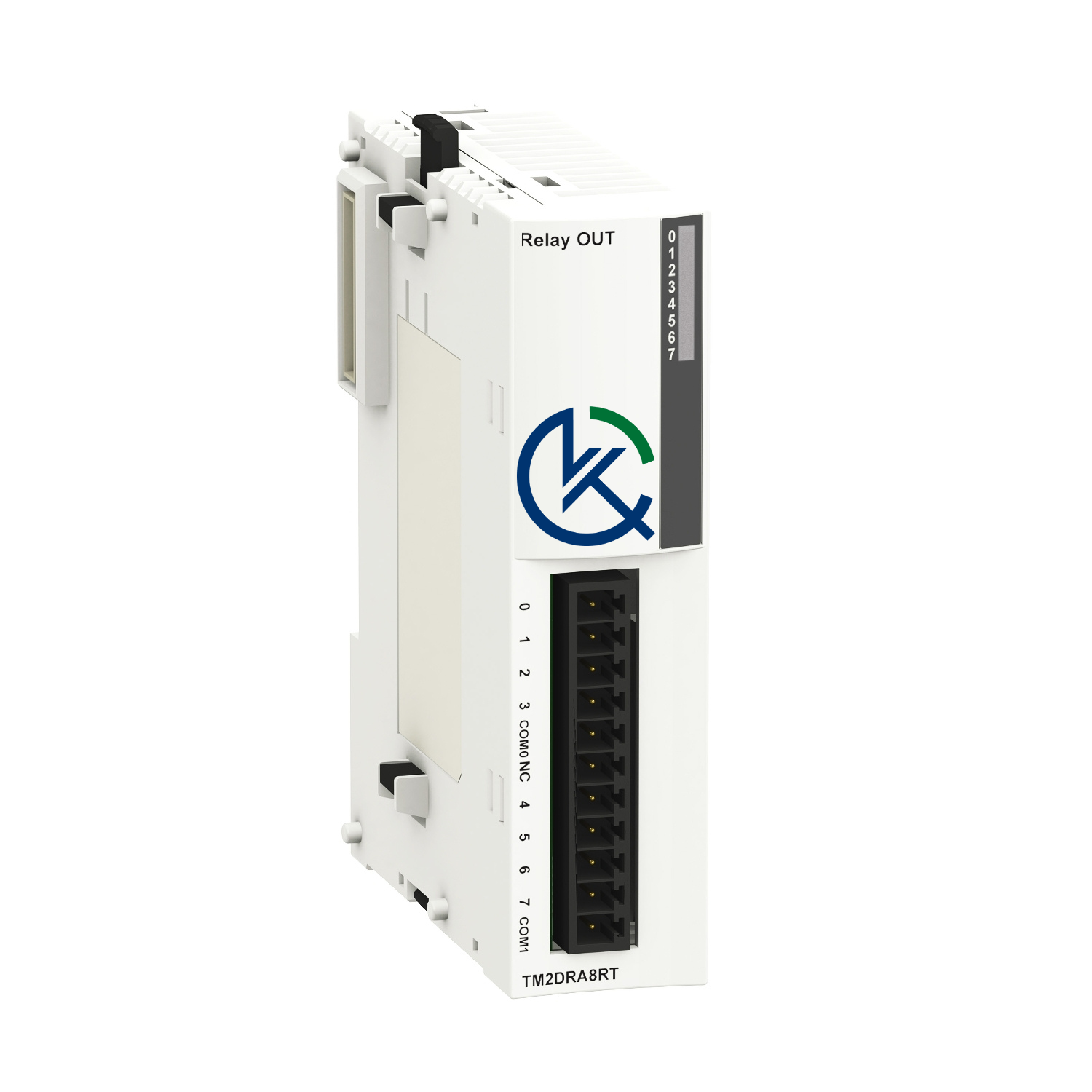

نمای محصول

تصویر زیر، نمای کلی بدنه و چیدمان ترمینال‌ها را نشان می‌دهد. بهتر است در طراحی تابلو، کابل‌های فرمان را از کابل‌های قدرت جدا عبور دهید. این کار نویز را کم می‌کند و خطاهای تصادفی را کاهش می‌دهد.

مشخصات فنی

مشخصات فنی زیر برای انتخاب دقیق‌تر آماده شده است. در بارهای القایی، تجهیزات حفاظتی را جدی بگیرید.

راهنمای استفاده و نگهداری

مراحل نصب و راه‌اندازی ساده

1. برق تابلو را قطع کنید و ایمنی را بررسی کنید.
2. ماژول را روی ریل DIN نصب کنید و محکم بودن را چک کنید.
3. تغذیه 24VDC و اتصالات مشترک را طبق نقشه ببندید.
4. خروجی‌ها را به مدار فرمان یا رله واسط متصل کنید.
5. تست عملکرد را مرحله‌ای انجام دهید و LEDها را بررسی کنید.

نکات ایمنی و نگهداری

• برای بوبین DC از دیود هرزگرد استفاده کنید.
• برای بار AC از RC Snubber یا وریستور بهره ببرید.
• در بارهای سنگین، از کنتاکتور یا رله واسط استفاده کنید.
• ترمینال‌ها را دوره‌ای بازدید کنید و از شل نبودن مطمئن شوید.
• تابلو را از گرد و غبار و رطوبت شدید محافظت کنید.

پیشنهادهای بهینه‌سازی عملکرد

• خروجی‌های پرتکرار را با منطق ضد تپش کنترل کنید.
• کابل فرمان را از مسیر کابل قدرت دور نگه دارید.
• برای عیب‌یابی، از LED هر کانال به عنوان چک سریع استفاده کنید.

جدول مقایسه کوتاه

این مقایسه کوتاه، انتخاب را سریع‌تر می‌کند. اگر بین 8 کانال و 16 کانال مردد هستید، به نیاز واقعی پروژه دقت کنید.

نقد و بررسی کوتاه

این مدل برای تابلوهای فرمان کوچک تا متوسط بسیار مناسب است. خروجی رله‌ای، انعطاف بالایی دارد و نصب آن ساده است. اگر بارهای شما القایی هستند، محافظت درست خیلی مهم می‌شود. در پروژه‌های سوئیچینگ پرتکرار، بهتر است از رله واسط یا ترانزیستوری استفاده شود. با رعایت همین نکات، این ماژول می‌تواند سال‌ها پایدار کار کند.

نقاط قوت

• 8 خروجی رله‌ای برای کنترل عملگرهای رایج.
• نشانگر LED برای تشخیص سریع وضعیت کانال‌ها.
• نصب استاندارد روی ریل DIN و سیم‌کشی قابل مدیریت.
• هماهنگی خوب با اکوسیستم Modicon برای توسعه مرحله‌ای.

نقاط قابل بهبود

• برای سوئیچینگ بسیار پرتکرار، رله گزینه ایده‌آل نیست.
• کنترل مستقیم بارهای سنگین بدون واسط توصیه نمی‌شود.

ارسال، گارانتی و پشتیبانی

ارسال سفارش‌ها بر اساس موجودی و مقصد انجام می‌شود و بسته‌بندی صنعتی برای کاهش ریسک آسیب در نظر گرفته می‌شود. هنگام تحویل، سلامت فیزیکی کالا را بررسی کنید. در صورت مغایرت یا آسیب حمل، سریع اطلاع دهید. شرایط دقیق گارانتی و بازگشت، بر اساس نوع تامین کالا و فاکتور خرید اعلام می‌شود.

پرسش‌های متداول (FAQ)

سؤال ۱: این ماژول برای چه کاربردهایی مناسب است؟
پاسخ: برای تابلو فرمان، ماشین‌سازی، نوار نقاله، تهویه صنعتی و کنترل شیر برقی و کنتاکتور مناسب است.

سؤال ۲: برای محافظت از خروجی رله‌ای چه کنم؟
پاسخ: برای بوبین DC دیود هرزگرد بگذارید و برای بار AC از محافظ جهش ولتاژ استفاده کنید.

سؤال ۳: آیا می‌توان موتور را مستقیم وصل کرد؟
پاسخ: بهتر است خروجی به بوبین کنتاکتور داده شود و بار اصلی از طریق کنتاکتور کنترل شود.
