رله 24 ولت AC برای تابلوهای کنترلی دقیق
در بسیاری از تابلوهای صنعتی، خروجی کنترلر یا ترانس فرمان روی 24V AC تنظیم میشود. این انتخاب هم ایمنتر است، هم در تعمیر و نگهداری ریسک کمتری دارد. رله شیشه ای 14 پایه 4 کنتاکت 24V AC اشنایدر الکتریک RXM4AB2B7 برای همین مدارها یک گزینه حرفهای است. این رله بهعنوان واسط بین بخش کنترل و عملگرها کار میکند. همچنین با چهار کنتاکت، امکان توزیع یک فرمان به چند مسیر را میدهد. اگر در حال تکمیل تجهیزات تابلو هستید، بررسی دسته رله های اشنایدر الکتریک و مدلهای همخانواده در رله سری RXM4 اشنایدر الکتریک به انتخاب دقیقتر کمک میکند.
خلاصه ویژگیها و مزایا
چهار کنتاکت برای چند فرمان همزمان
چهار کنتاکت یعنی یک رله میتواند چند خروجی فرمان را پوشش دهد. این ویژگی تعداد قطعات را کم میکند. سیمکشی هم مرتبتر میشود.
بوبین 24V AC برای هماهنگی با ترانس فرمان
در بسیاری از ماشینآلات، تغذیه فرمان از ترانس 24 ولت AC تأمین میشود. این مدل بدون نیاز به تبدیل ولتاژ کار میکند. نتیجه، ساده شدن طراحی و کاهش خطای نصب است.
بدنه شیشهای برای بازدید و عیبیابی سریع
بدنه شفاف، وضعیت عملکرد رله را قابل مشاهده میکند. در زمان سرویس، گیرکردن یا عملکرد نامنظم سریعتر تشخیص داده میشود. این مزیت، توقفهای طولانی را کمتر میکند.
کیفیت ساخت و پایداری در سیکل کاری بالا
در مدارهای فرمان، قطع و وصل زیاد است. کیفیت کنتاکت و مونتاژ در طول عمر اثر دارد. انتخاب رله استاندارد، خرابیهای تکرارشونده را کاهش میدهد.
معرفی کامل محصول: چرا در مدار فرمان 24VAC مهم است؟
رلههای پلاگین نقش کلیدی در اتوماسیون دارند. آنها یک سیگنال کنترلی را به عملگر منتقل میکنند. همچنین بین مدار کنترل و بار جداسازی ایجاد میکنند. این جداسازی به محافظت از خروجی کنترلر کمک میکند. در بسیاری از تابلوها، خروجی PLC یا کارت I/O برای راهاندازی مستقیم بار مناسب نیست. رله به عنوان رابط، این محدودیت را برطرف میکند.
24 ولت AC در برخی تابلوها بهصورت گسترده استفاده میشود. دلیل اصلی، وجود ترانس فرمان و کاهش خطر برقگرفتگی نسبت به ولتاژهای بالاتر است. همچنین در محیطهای صنعتی، افت ولتاژ و نویز اهمیت دارد. یک طراحی درست در 24VAC میتواند پایداری سیستم را بهتر کند. البته انتخاب رله مناسب، بخش مهم این طراحی است.
چهار کنتاکت در این مدل یک مزیت عملیاتی است. شما میتوانید یک فرمان را به چند بخش تقسیم کنید. برای مثال، همزمان یک شیر برقی را فعال کنید و چراغ سیگنال را روشن کنید. همچنین امکان ارسال سیگنال بازخورد به کنترلر وجود دارد. این روش، نیاز به چند رله جداگانه را کمتر میکند. فضای تابلو هم آزادتر میشود.
بدنه شیشهای در پروژههای نگهداری محور، ارزش زیادی دارد. وقتی اپراتور یا تکنسین بتواند وضعیت داخلی را ببیند، زمان تشخیص خطا کمتر میشود. این موضوع در خطوط تولید، یعنی کاهش هزینه توقف. همچنین در تست اولیه تابلو، کنترل عملکرد مکانیزم رله سادهتر خواهد بود.
در مقایسه با رلههای متفرقه بازار، تفاوتها معمولاً در دوام و ثبات عملکرد دیده میشود. رلههای ارزان ممکن است در بارهای القایی زودتر دچار جرقهزدن یا چسبندگی شوند. این مسئله به آلیاژ کنتاکت و دقت مونتاژ برمیگردد. در بارهایی مثل بوبین کنتاکتور یا شیر برقی، حتماً به حفاظت توجه کنید. برای بارهای AC، استفاده از RC Snubber یا وریستور پیشنهاد میشود. این کار، نویز را کم میکند و عمر کنتاکت را بالا میبرد.
در نصب، انتخاب پایه سازگار اهمیت دارد. پایه مناسب، هم سیمکشی را استاندارد میکند، هم تعویض رله را سریعتر میسازد. اگر خط تولید دارید، تعویض سریع یک امتیاز واقعی است. همچنین بهتر است مسیر سیمهای فرمان از کابلهای قدرت جدا باشد. این جداسازی از تداخل الکترومغناطیسی جلوگیری میکند.
برای خرید مطمئنتر، بهتر است رده کاربرد خود را مشخص کنید. آیا رله فقط فرمان میدهد یا قرار است بار را مستقیماً قطع و وصل کند؟ اگر بار جریان بالایی دارد، رله را فقط به عنوان واسط استفاده کنید. در این حالت، رله فرمان کنتاکتور را صادر میکند و بار اصلی توسط کنتاکتور مدیریت میشود. این روش، استهلاک را کاهش میدهد.
اگر میخواهید مدلهای دیگر را هم بررسی کنید، مراجعه به بخش رله های اشنایدر الکتریک منطقی است. همچنین در دسته رله سری RXM4 اشنایدر الکتریک میتوانید ولتاژهای بوبین و ترکیبهای کنتاکت متفاوت را مقایسه کنید. این مقایسه کمک میکند قطعه را دقیقاً مطابق نقشه انتخاب کنید.
در پایان، اگر به یک رله واسط قابل اتکا برای مدار فرمان 24VAC نیاز دارید، رله شیشه ای 14 پایه 4 کنتاکت 24V AC اشنایدر الکتریک RXM4AB2B7 انتخابی کاربردی و حرفهای است. ترکیب چهار کنتاکت، بدنه شفاف و سازگاری با ترانس فرمان، آن را برای تابلوهای کنترلی گزینهای منطقی میکند.

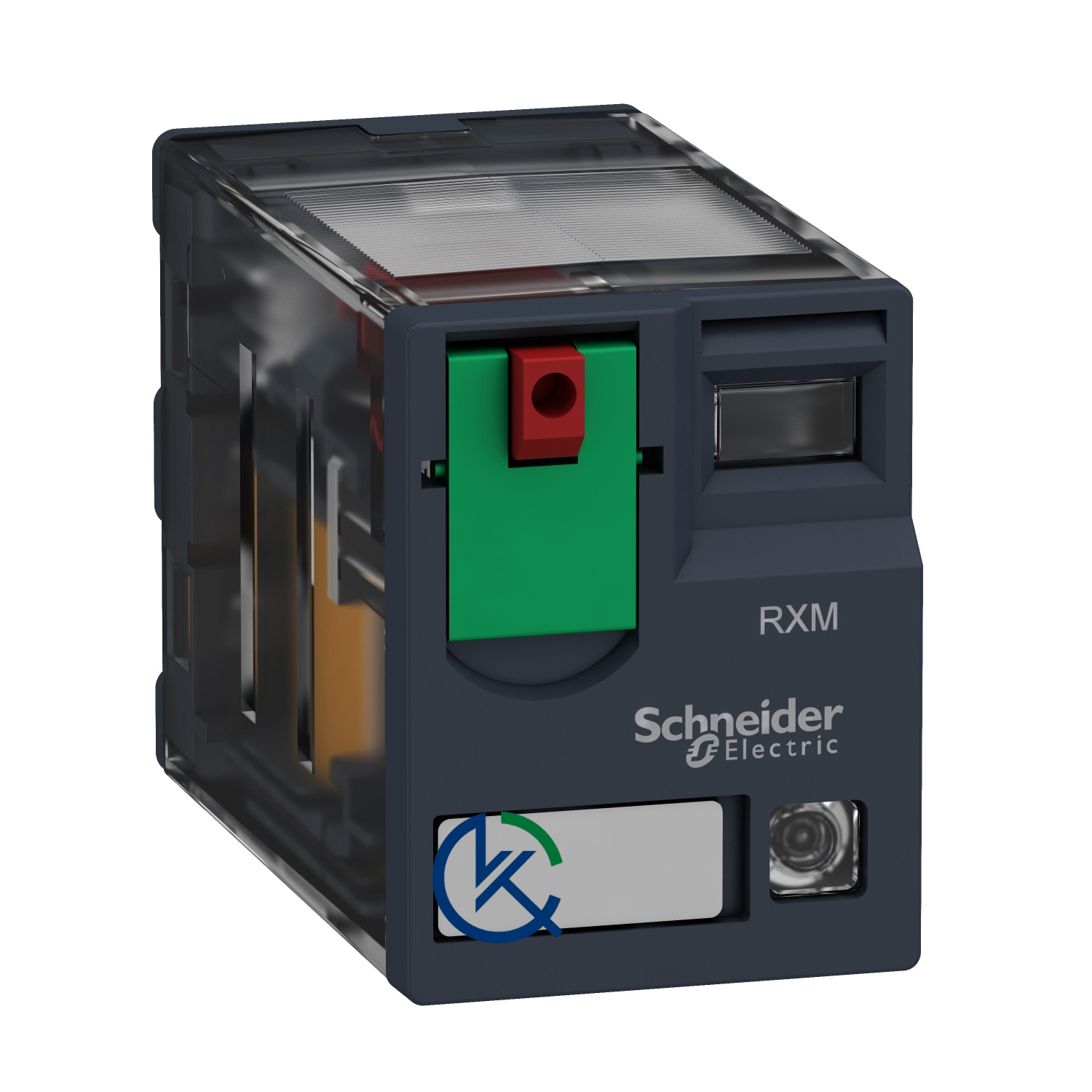

تصویر محصول
مشخصات فنی (جدول HTML)
| ویژگی | مقدار |
|---|---|
| برند/سری | Schneider Electric / سری RXM |
| مدل | RXM4AB2B7 |
| نوع رله | رله شیشهای پلاگین، 4 کنتاکت، 14 پایه |
| ولتاژ بوبین | 24V AC |
| ابعاد/وزن | برای مقدار دقیق، دیتاشیت سازنده مرجع است |
| رنگها | بدنه شفاف، نمایش وضعیت داخلی |
| سایر مشخصات | قابل استفاده با پایههای استاندارد سازگار، مناسب تابلوهای صنعتی |
راهنمای استفاده و نگهداری
مراحل نصب ساده
- ولتاژ ترانس فرمان را اندازه بگیرید و روی 24VAC تأیید کنید.
- رله را روی پایه سازگار 14 پین نصب کنید.
- کنتاکتها را طبق نقشه برق و شمارهگذاری سیمها متصل کنید.
- در بارهای القایی، RC Snubber یا وریستور نصب کنید.
- پس از راهاندازی، عملکرد هر چهار کنتاکت را تست کنید.
نکات ایمنی و نگهداری
- قبل از هر کار، مدار را قطع و ایمنسازی کنید.
- گرم شدن ترمینالها را بررسی کنید، شل بودن اتصال خطرناک است.
- گردوغبار زیاد میتواند نشتی و قوس را افزایش دهد.
- تهویه تابلو را حفظ کنید تا دمای بوبین بالا نرود.
پیشنهادهای بهینهسازی عملکرد
- برای بارهای سنگین، رله را فقط واسط فرمان قرار دهید.
- سیمهای فرمان را از کابلهای قدرت جدا عبور دهید.
- بازدید دورهای را در برنامه نگهداری ثبت کنید.
جدول مقایسه کوتاه
| ویژگی | این محصول | گزینه مشابه |
|---|---|---|
| قدرت/ظرفیت | 4 کنتاکت برای چند مسیر فرمان | معمولاً کنتاکت کمتر و انعطاف پایینتر |
| مصرف انرژی | هماهنگ با ترانس 24VAC، بدون تبدیل | گاهی نیازمند تغییر منبع یا تبدیل ولتاژ |
| سطح صدا/دوام | دوام بهتر و سرویسپذیری سریعتر | در سیکل بالا احتمال افت کیفیت بیشتر است |
نقد و بررسی کوتاه
نقاط قوت
- بوبین 24V AC مناسب تابلوهای مجهز به ترانس فرمان.
- چهار کنتاکت برای کاهش تعداد رلهها و سیمکشی.
- بدنه شفاف برای کنترل دیداری و عیبیابی سریع.
- تعویض آسان در صورت استفاده از پایه سازگار.
نقاط قابل بهبود
- برای بارهای القایی، به حفاظت مناسب نیاز دارید.
- در تابلوهای گرم، باید تهویه را جدیتر کنترل کنید.
ارسال، گارانتی و پشتیبانی
برای انتخاب دقیق، نوع بار و ولتاژ مدار فرمان را اعلام کنید تا پیشنهاد مناسبتری دریافت کنید. ارسال با بستهبندی ایمن انجام میشود و امکان هماهنگی برای خرید حضوری وجود دارد. شرایط گارانتی و بازگشت، بر اساس وضعیت سفارش و اصالت کالا قابل پیگیری است.
پرسشهای متداول (FAQ)
تفاوت 24V AC با 24V DC در انتخاب رله چیست؟
بوبین AC و DC ساختار و مشخصات متفاوتی دارند. باید دقیقاً مطابق ولتاژ فرمان انتخاب کنید.
آیا میتوان این رله را برای شیر برقی استفاده کرد؟
بله، در مدار فرمان رایج است. برای بارهای القایی AC، اسنابر یا وریستور توصیه میشود.
