رله شنت تریپ کلید هوایی اشنایدرالکتریک 33661

قطع از راه دور، سریع و قابل اعتماد برای کلیدهای هوایی

در تابلوهای برق حرفه‌ای، همیشه سناریوهایی وجود دارد که باید کلید اصلی بدون حضور اپراتور و در کوتاه‌ترین زمان قطع شود. این نیاز می‌تواند به دلیل فرمان سیستم اعلام حریق، سیگنال BMS، رله‌های حفاظتی، مدار E-Stop یا الزامات ایمنی بهره‌برداری باشد. رله شنت تریپ کلید هوایی اشنایدرالکتریک 33661 دقیقاً برای همین کاربرد ساخته شده است. این تجهیز با دریافت یک پالس یا فرمان ولتاژ در مدار کنترل، مکانیزم قطع کلید را فعال می‌کند و مسیر قدرت را ایمن‌تر مدیریت می‌کند. برای آشنایی با خانواده تجهیزات اصلی، می‌توانید دسته کلید اتوماتیک اشنایدر الکتریک را ببینید. برای بررسی لوازم جانبی و ماژول‌های کنترلی نیز دسته متعلقات کلید اتوماتیک اشنایدر الکتریک مرجع خوبی است.

شنت تریپ، یک ماژول فرمان قطع است. تفاوت آن با حفاظت‌های داخلی کلید این است که به خطاهای جریان وابسته نیست. یعنی حتی اگر مدار از نظر جریان عادی باشد، می‌توان با یک فرمان کنترلی کلید را قطع کرد. همین ویژگی، آن را به یکی از مهم‌ترین متعلقات ایمنی در کلیدهای هوایی تبدیل می‌کند. در پروژه‌های حساس، استفاده از شنت تریپ به معنی کنترل بیشتر روی وضعیت شبکه و کاهش ریسک در لحظات بحرانی است.

خلاصه ویژگی‌ها و مزایا

فرمان قطع الکتریکی از راه دور

با دریافت سیگنال از سیستم کنترلی، کلید به‌صورت سریع تریپ می‌کند. این قابلیت برای اتاق برق، تاسیسات حیاتی و تابلوهای اصلی بسیار کاربردی است.

هماهنگی بهتر با سیستم‌های ایمنی و مانیتورینگ

این ماژول به شما اجازه می‌دهد کلید را با BMS، سیستم اعلام حریق و رله‌های کمکی هماهنگ کنید. نتیجه، واکنش سریع‌تر شبکه در شرایط اضطراری است.

کیفیت ساخت و عملکرد پایدار در مدار کنترل

ماژول‌های اصلی اشنایدر معمولاً طراحی دقیقی دارند. مصرف توان آن‌ها در سطح مدار فرمان قرار می‌گیرد و فشار اضافی به تجهیزات وارد نمی‌کند. نصب اصولی و تغذیه کنترل سالم، دوام عملکرد را افزایش می‌دهد.

معرفی کامل محصول و سناریوهای استفاده

شنت تریپ یا Shunt Trip Release یک بوبین فرمان قطع است. این بوبین داخل کلید نصب می‌شود و با اعمال ولتاژ مشخص، ضامن قطع را آزاد می‌کند. پس از فعال شدن، کلید از حالت وصل خارج می‌شود و مدار قدرت قطع می‌گردد. این فرآیند برای مواقعی مفید است که باید سریع واکنش نشان داد، اما دسترسی به تابلو ممکن نیست یا زمان کافی وجود ندارد.

رله شنت تریپ کلید هوایی اشنایدرالکتریک 33661 معمولاً در کاربردهایی مثل قطع اضطراری در سالن تولید، قطع مرکزی در ساختمان‌های بزرگ، هماهنگی با سیستم اعلام حریق، مدیریت بار در شرایط بحران و کنترل از راه دور در اتاق فرمان استفاده می‌شود. در مراکز داده و بیمارستان‌ها نیز، سناریوهایی وجود دارد که باید کلید ورودی یا خروجی با فرمان سیستم حفاظتی قطع شود. این ماژول بخشی از همان معماری ایمنی است.

یک نکته مهم در انتخاب شنت تریپ، تطابق ولتاژ فرمان با مدار کنترل است. در بسیاری از تابلوها، مدار فرمان 24V، 48V، 110V یا 220V تعریف می‌شود. بنابراین، پیش از خرید باید ولتاژ فرمان و سازگاری با مدل کلید هوایی بررسی شود. انتخاب درست، باعث می‌شود قطع با اطمینان انجام شود و از عملکرد ناقص جلوگیری گردد.

از نظر تفاوت با گزینه‌های رایج بازار، شنت تریپ‌های متفرقه گاهی از نظر ابعاد یا کانکتورهای نصب، مشابه به نظر می‌رسند. اما در عمل، کیفیت سیم‌پیچ، تحمل گرمایی، دقت عملکرد و سازگاری مکانیکی اهمیت دارد. قطعه اصلی، معمولاً با مکانیزم کلید هماهنگی بهتری دارد. این هماهنگی، روی سرعت قطع و کاهش احتمال گیرکردن مکانیزم اثر می‌گذارد.

در نگهداری، مهم‌ترین موضوع سلامت مدار فرمان است. اگر تغذیه کنترل نوسان داشته باشد یا سیم‌کشی ضعیف باشد، فرمان قطع ممکن است دیر برسد یا ناقص باشد. همچنین بهتر است در سرویس‌های دوره‌ای، عملکرد شنت تریپ تست شود. این تست باید کنترل‌شده و مطابق دستورالعمل ایمنی انجام شود. چون قطع کلید، می‌تواند روی کل شبکه اثر بگذارد.

اگر هدف شما ایجاد یک سیستم قطع اضطراری استاندارد است، بهتر است شنت تریپ را در کنار تجهیزات مناسب به‌کار ببرید. استفاده از شستی قطع اضطراری، رله‌های واسط با کیفیت و سیم‌کشی صحیح، نتیجه نهایی را قابل اعتمادتر می‌کند. در پروژه‌های حرفه‌ای، همین جزئیات تفاوت ایجاد می‌کند.

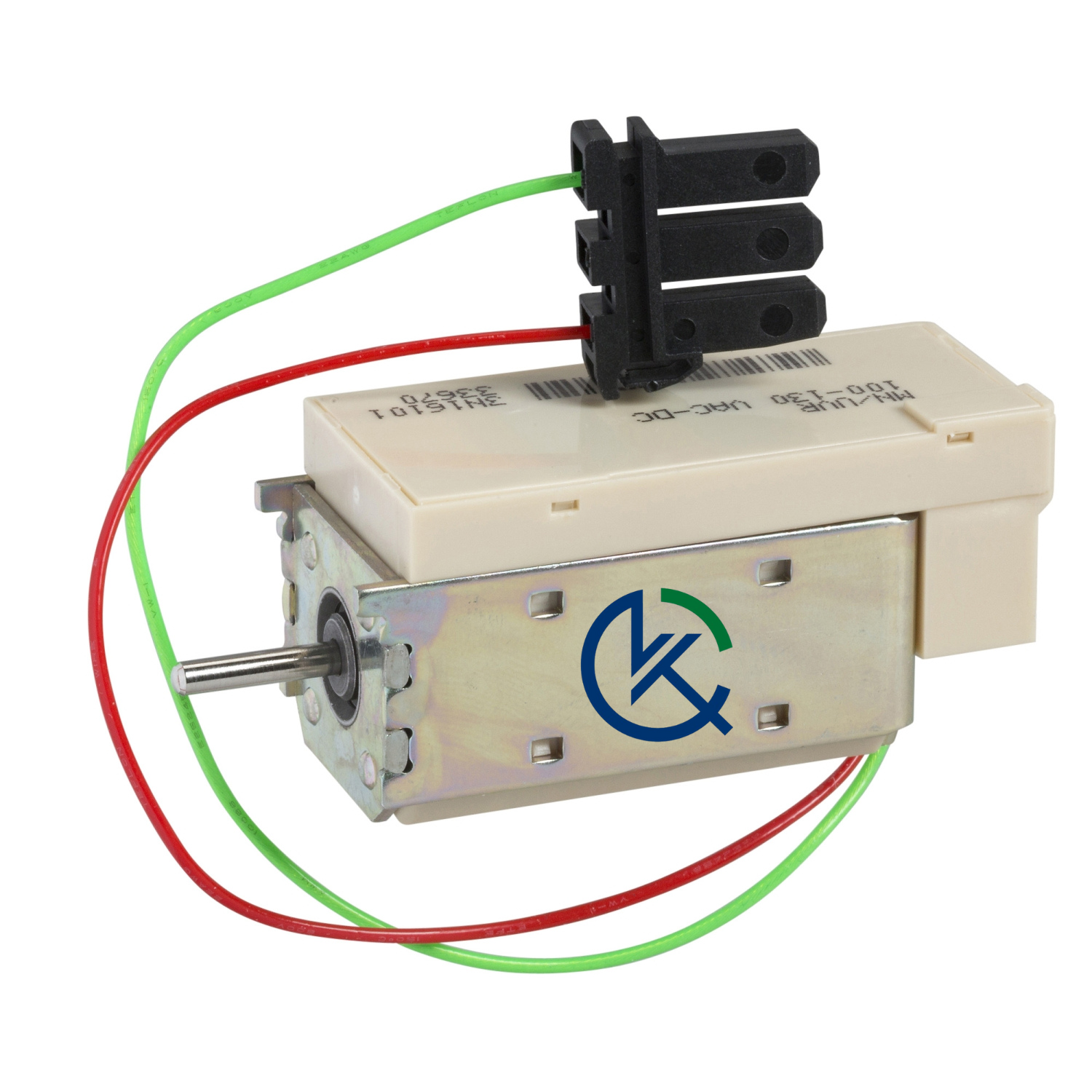

تصویر محصول

مشخصات فنی

راهنمای استفاده و نگهداری

مراحل نصب و راه‌اندازی

• برق قدرت و مدار فرمان را قطع کنید، سپس بی‌برقی را تست کنید.
• سازگاری ماژول با مدل کلید هوایی و ولتاژ فرمان را بررسی کنید.
• ماژول را در محل پیش‌بینی‌شده روی کلید نصب کنید.
• سیم‌کشی مدار فرمان را طبق نقشه انجام دهید و اتصالات را محکم کنید.
• عملکرد قطع را با یک تست کنترل‌شده بررسی کنید.

نکات ایمنی و نگهداری

• فرمان قطع را بدون هماهنگی با بهره‌بردار شبکه فعال نکنید.
• از رله واسط مناسب برای حفاظت مدار فرمان استفاده کنید.
• در سرویس دوره‌ای، سلامت سیم‌کشی و ترمینال‌ها بررسی شود.
• در محیط‌های گردوغبار بالا، تابلو را تمیز و تهویه را کنترل کنید.

پیشنهادهای بهینه‌سازی عملکرد

• برای کاهش نویز، مسیر سیم‌کشی فرمان را از کابل‌های قدرت جدا کنید.
• در پروژه‌های حساس، تست دوره‌ای عملکرد شنت تریپ برنامه‌ریزی شود.
• از منبع تغذیه فرمان پایدار و استاندارد استفاده کنید.

جدول مقایسه کوتاه

نقد و بررسی کوتاه

نقاط قوت

• ایجاد امکان قطع اضطراری از راه دور.
• هماهنگی بهتر با سیستم‌های کنترلی و ایمنی ساختمان.
• نصب کاربردی برای تابلوهای اصلی و مراکز فرمان.
• کاهش ریسک تاخیر در قطع در شرایط بحرانی.

نقاط قابل بهبود

• نیازمند انتخاب دقیق بر اساس ولتاژ مدار فرمان است.
• تست دوره‌ای برای اطمینان از عملکرد توصیه می‌شود.

ارسال، گارانتی و پشتیبانی

کالا با بسته‌بندی مناسب ارسال می‌شود تا در مسیر حمل آسیب نبیند. پیش از ارسال، وضعیت ظاهری و اصالت محصول بررسی می‌شود. در صورت نیاز، کارشناسان KCR برای انتخاب و تطابق با کلید هوایی شما مشاوره فنی ارائه می‌دهند. برای استعلام قیمت و موجودی، می‌توانید قبل از خرید تماس بگیرید.

پرسش‌های متداول (FAQ)

شنت تریپ چه تفاوتی با حفاظت‌های داخلی کلید دارد؟

شنت تریپ با فرمان کنترلی کلید را قطع می‌کند، نه با تشخیص جریان خطا. بنابراین برای قطع اضطراری مناسب است.

آیا می‌توان شنت تریپ را به سیستم اعلام حریق وصل کرد؟

بله. در صورت طراحی درست مدار فرمان و استفاده از رله واسط مناسب، این کار رایج است.

آیا این ماژول باعث قطع خودکار در افت ولتاژ می‌شود؟

خیر. افت ولتاژ معمولاً با رله آندر ولتاژ مدیریت می‌شود، نه شنت تریپ.
