رله شنت تریپ کلید هوایی اشنایدرالکتریک 33662

کنترل هوشمند و قطع اضطراری با تجهیزات جانبی اشنایدر

در مدیریت شبکه‌های برق فشار ضعیف، سرعت واکنش به حوادث و فرمان‌های کنترلی حرف اول را می‌زند. رله شنت تریپ کلید هوایی اشنایدرالکتریک 33662 یکی از حیاتی‌ترین متعلقات برای کلیدهای هوایی سری MasterPact و محصولات سازگار است. این قطعه کوچک اما قدرتمند، امکان قطع مدار از راه دور را فراهم می‌کند. برخلاف مکانیزم‌های حفاظتی داخلی که به خطاها واکنش می‌دهند، این رله با دریافت سیگنال ولتاژ خارجی عمل می‌کند. اگر به دنبال ارتقای سطح ایمنی تابلوی برق خود هستید، بررسی دسته کلید اتوماتیک اشنایدر الکتریک برای انتخاب کلیدهای اصلی ضروری است. همچنین برای تکمیل سیستم فرمان، بخش متعلقات کلید اتوماتیک اشنایدر الکتریک گزینه‌های متنوعی را در اختیار شما قرار می‌دهد.

استفاده از این رله شنت (MX) به طراحان و اپراتورها اجازه می‌دهد تا سناریوهای قطع اضطراری (E-Stop) را به سادگی پیاده‌سازی کنند. این تجهیز به محض برق‌دار شدن بوبین، باعث رها شدن ضامن مکانیکی کلید و قطع سریع جریان می‌شود. در پروژه‌های صنعتی بزرگ، وجود چنین قابلیتی برای حفاظت از سرمایه و جان افراد غیرقابل چشم‌پوشی است. دقت عملکرد و طول عمر بالای قطعات اصلی اشنایدر، ضامن پایداری سیستم در لحظات حساس خواهد بود.

خلاصه ویژگی‌ها و مزایای کلیدی

قطع برق از راه دور با بالاترین سرعت

این رله با دریافت فرمان الکتریکی، در کمتر از چند میلی‌ثانیه کلید هوایی را تریپ می‌کند. این ویژگی برای قطع مدار در زمان وقوع آتش‌سوزی یا خطاهای فرآیندی بسیار حیاتی است.

انعطاف‌پذیری در طراحی مدار فرمان

شما می‌توانید این ماژول را به انواع سیستم‌های کنترلی متصل کنید. از یک شستی ساده روی درب تابلو تا خروجی رله‌های هوشمند در سیستم مانیتورینگ، همگی قابلیت فرمان‌دهی به این قطعه را دارند.

تضمین ایمنی و هماهنگی کامل

به دلیل طراحی اختصاصی برای کلیدهای هوایی اشنایدر، نصب این تجهیز هیچ تداخلی با سایر عملکردهای حفاظتی ایجاد نمی‌کند. مصرف توان پایین بوبین نیز باعث می‌شود فشار مضاعفی به منبع تغذیه فرمان وارد نشود.

معرفی تخصصی و کاربردهای محصول

رله شنت تریپ یا MX Release، در واقع یک بوبین الکترومغناطیسی است. وظیفه آن تبدیل سیگنال الکتریکی به حرکت مکانیکی برای قطع کلید است. مدل 33662 به طور خاص برای محیط‌هایی طراحی شده که پایداری عملیاتی در اولویت قرار دارد. این تجهیز در داخل بدنه کلید هوایی و در محل مخصوص لوازم جانبی قرار می‌گیرد. نصب آن باعث می‌شود کلید شما از یک قطع‌کننده ساده به یک المان هوشمند در شبکه تبدیل شود.

رله شنت تریپ کلید هوایی اشنایدرالکتریک 33662 معمولاً در تابلوهای اصلی توزیع (MDP) بیمارستان‌ها، مراکز داده و کارخانجات بزرگ نصب می‌شود. تصور کنید در یک واحد صنعتی، نشتی گاز یا خطر انفجار رخ داده است. در چنین شرایطی، اپراتور می‌تواند از راه دور و بدون نزدیک شدن به تابلو برق اصلی، کلید ورودی را قطع کند. این عملکرد دقیقاً همان چیزی است که ایمنی مدرن در صنعت برق به آن نیاز دارد. همچنین در سیستم‌های مدیریت هوشمند ساختمان (BMS)، فرمان قطع کلیدهای اصلی از طریق همین رله صادر می‌شود.

یکی از تفاوت‌های اصلی این مدل با نمونه‌های غیر اصلی، مقاومت بوبین در برابر گرما و نوسانات ولتاژ فرمان است. در بسیاری از موارد، استفاده از قطعات متفرقه باعث سوختن بوبین در زمان تحریک طولانی یا عدم قطع در لحظه نیاز می‌شود. اشنایدر با رعایت استانداردهای سخت‌گیرانه، این اطمینان را می‌دهد که ماژول 33662 در هر شرایطی وظیفه خود را به درستی انجام دهد. هماهنگی کامل مکانیکی با ضامن‌های داخلی کلید، مانع از گیر کردن یا فرسایش زودرس قطعات می‌شود.

در نگهداری این قطعه باید به ولتاژ کاری آن توجه ویژه‌ای داشت. اعمال ولتاژ خارج از محدوده مشخص شده می‌تواند به سیم‌پیچ داخلی آسیب بزند. همچنین، تمیز نگه داشتن محیط داخلی کلید از گرد و غبار و رطوبت، به عملکرد روان رله کمک می‌کند. در سیستم‌های حرفه‌ای، معمولاً یک کنتاکت کمکی در مسیر بوبین شنت قرار می‌دهند تا پس از تریپ کردن کلید، جریان بوبین قطع شود و از سوختن آن جلوگیری گردد. این جزئیات در طراحی مدار فرمان، تفاوت یک سیستم مهندسی‌شده با یک سیستم معمولی را مشخص می‌کند.

اگر قصد دارید امنیت سیستم توزیع خود را دوچندان کنید، ترکیب این رله با رله‌های حفاظتی ثانویه پیشنهاد می‌شود. با این کار، لایه‌های حفاظتی سیستم شما تکمیل می‌گردد. رله شنت تریپ کلید هوایی اشنایدرالکتریک 33662 یک انتخاب استاندارد برای پروژه‌هایی است که با استانداردهای IEC و تاییدیه توانیر اجرا می‌شوند. این محصول نه تنها یک وسیله حفاظتی، بلکه ابزاری برای مدیریت بهتر انرژی و کنترل فرآیند است.

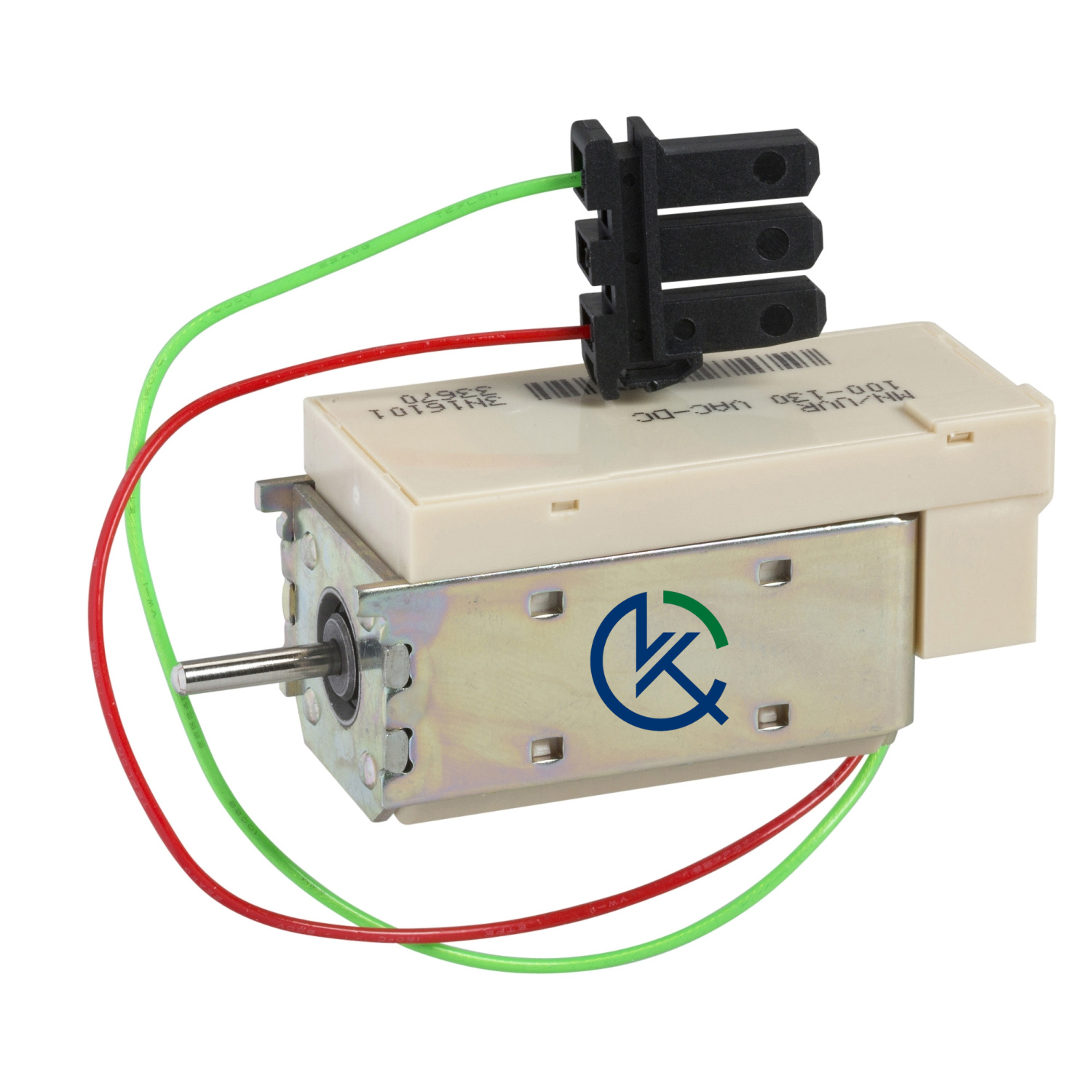

تصویر محصول

مشخصات فنی و پارامترها

راهنمای نصب، استفاده و نگهداری

گام‌های نصب صحیح رله

• ابتدا کلید هوایی را در وضعیت قطع (OFF) قرار داده و فنر آن را دشارژ کنید.
• از قطع بودن کامل برق قدرت و تمامی مدارهای فرمان اطمینان حاصل کنید.
• کاور جلویی کلید را با احتیاط باز کرده تا به بخش لوازم جانبی دسترسی پیدا کنید.
• رله شنت را در اسلات مربوط به MX قرار داده و از جا افتادن صحیح آن مطمئن شوید.
• سیم‌کشی فرمان را مطابق نقشه فنی اشنایدر به ترمینال‌های خروجی متصل نمایید.

نکات ایمنی و حفاظتی

• هرگز ولتاژی بیش از حد مجاز به بوبین رله اعمال نکنید.
• در هنگام نصب، از ابزارهای عایق و دستکش ایمنی استفاده نمایید.
• مسیر سیم‌کشی فرمان نباید در مجاورت کابل‌های فشار قوی با نویز زیاد باشد.
• پس از نصب، حتماً یک بار کلید را بدون بار و با فرمان رله تست کنید.

پیشنهاد برای افزایش طول عمر

• در مدار فرمان از فیوز یا کلید مینیاتوری با آمپراژ پایین جهت حفاظت بوبین استفاده کنید.
• برنامه بازدید دوره‌ای تابلو برق را شامل تست سلامت رله‌های شنت قرار دهید.
• در صورتی که کلید در محیط‌های آلوده قرار دارد، از فیلترهای گرد و غبار برای تابلو استفاده کنید.

جدول مقایسه محصول با گزینه‌های مشابه

نقد و بررسی کارشناسی

نقاط قوت

• نصب بسیار آسان و بدون نیاز به ابزار پیچیده.
• دوام مکانیکی بالا هماهنگ با تعداد دفعات قطع و وصل کلید اصلی.
• مصرف انرژی بسیار ناچیز در حالت تحریک.
• قابلیت اطمینان بالا در سیستم‌های ایمنی آتش‌نشانی.

نقاط قابل بهبود

• قیمت بالاتر نسبت به برندهای متفرقه (که به دلیل کیفیت توجیه دارد).
• حساسیت به ولتاژهای غیر استاندارد در صورت عدم وجود تجهیزات حفاظتی در مدار فرمان.

ارسال، گارانتی و خدمات پس از فروش

ما در فروشگاه KCR متعهد هستیم که تمامی کالاها را در کوتاه‌ترین زمان ممکن و با بسته‌بندی ایمن به دست شما برسانیم. اصالت رله شنت تریپ کلید هوایی اشنایدرالکتریک 33662 پیش از ارسال توسط واحد فنی چک می‌شود. این محصول دارای ضمانت سلامت فیزیکی و اصالت کالا است. در صورت نیاز به راهنمایی در مورد انتخاب مدل مناسب، تیم پشتیبانی ما آماده پاسخگویی به سوالات فنی شماست تا خریدی مطمئن را تجربه کنید.

پرسش‌های متداول (FAQ)

آیا رله شنت ۳۳۶۶۲ برای کلیدهای اتوماتیک کمپکت (MCCB) هم قابل استفاده است؟

خیر، این مدل به طور خاص برای ساختار کلیدهای هوایی (ACB) طراحی شده است. برای کلیدهای کمپکت باید از سری مخصوص همان کلید استفاده کنید.

تفاوت اصلی رله شنت با رله آندر ولتاژ چیست؟

رله شنت با وصل شدن ولتاژ فرمان کلید را قطع می‌کند، اما رله آندر ولتاژ با قطع شدن یا افت ولتاژ باعث تریپ کلید می‌شود.

آیا می‌توان این رله را تعمیر کرد؟

به دلیل ساختار پرس شده بوبین، در صورت سوختن سیم‌پیچ، تعمیر آن توصیه نمی‌شود و بهتر است با یک ماژول جدید جایگزین گردد.
